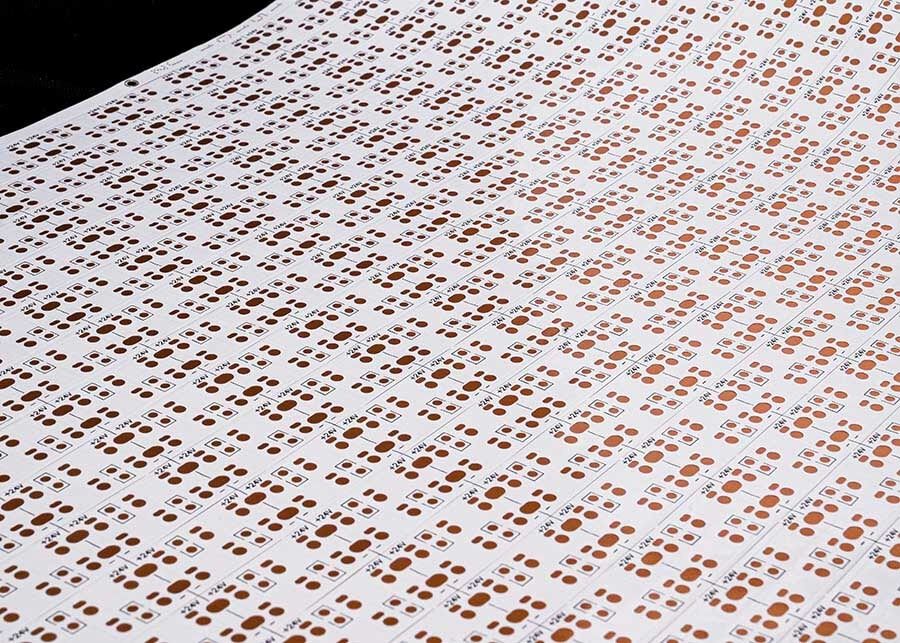

Parámetros de diseño de FPC

Parámetros técnicos principales:

1. Sobre las dimensiones:

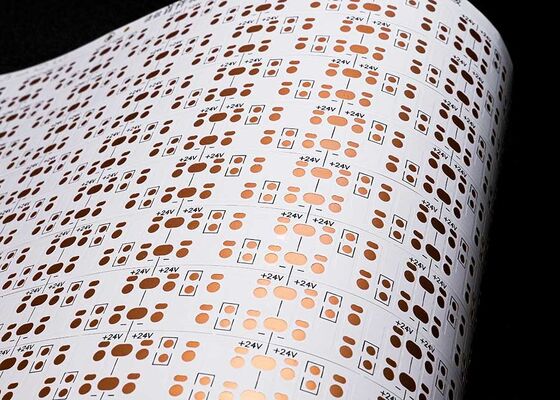

FPC de precisión: El tamaño máximo es de 240X500 mm (límite de 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material enrollado: ancho máximo 240 mm, longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con las FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y caminos conductores formados. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura

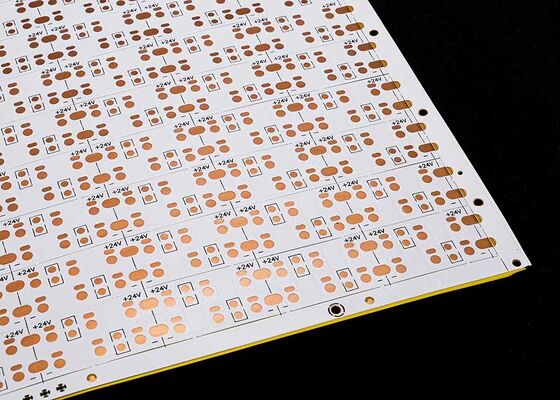

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Se sugiere usar amarillo, la película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

• Las opciones de panel único de FPC de precisión incluyen 18um (0.5oz) y 35um (1oz);
• La placa de doble capa de FPC de precisión se puede seleccionar entre 12um (0.33oz), 18um (0.5oz) y 35um (1oz).
• El panel único de FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Las placas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25um, 25-25um, 35-35um o 35-70um.

5. Ancho de línea/espacio de línea mínimo

En circunstancias normales, cuanto menor es la dificultad, mayor es la tasa de defectos, y generalmente se recomienda usar al menos 3mil.
