¿Cómo diseñar una placa de circuito impreso (PCB)?

Somos fabricantes profesionales de placas de circuito impreso flexibles, podemos proporcionar placas de circuito impreso flexibles FPC, circuito impreso flexible FPC, placa de circuito impreso HDI, tira de luz LED SMD, tira de LED COB, diseño de placa PCB, pantalla de visualización LED flexible, PCB electrónico, ensamblaje de circuito impreso, ensamblaje de tarjeta de circuito, placa de circuito para instrumentos de belleza facial caseros y dispositivos de crecimiento capilar, etc.

Descripción del producto:

Modelo del producto: HQ007

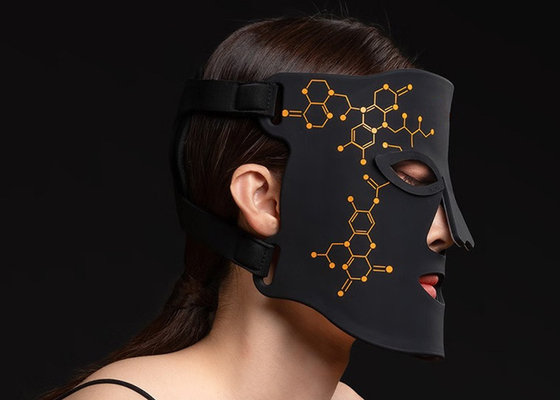

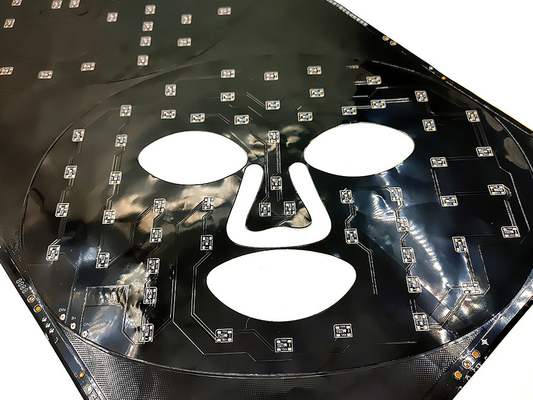

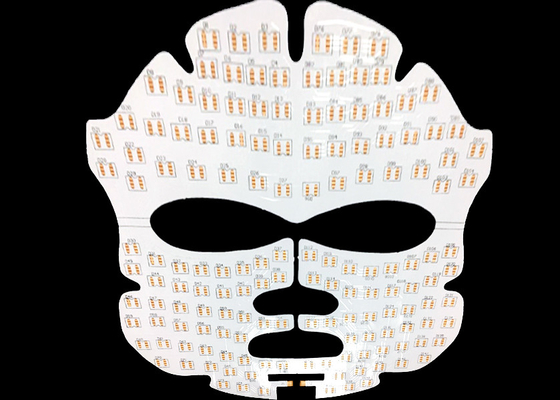

Nombre del producto: FPC para dispositivo de belleza de fotones / Placa de circuito para máscara de belleza LED

Características del producto: Placa de doble capa, recubrimiento de película de doble cara, blanco, texto negro, antioxidante OSP

Especificaciones del producto:

1. Según sus necesidades, personalizamos placas de circuito LED para máscaras flexibles con diferentes espesores de material y requisitos de proceso, cableado multicapa de una y dos caras para máscaras LED.

2. Buena flexibilidad y resistencia a la flexión

La fábrica cuenta con un probador de flexión profesional, cada lote de materiales pasa por

decenas de miles de pruebas de flexión antes de la producción en masa

Parámetros de diseño FPC

Parámetros técnicos principales:

1. Sobre las dimensiones:

FPC de precisión: El tamaño máximo es de 240X500 mm (límite de 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material en rollo: ancho máximo 240. longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con las FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y caminos conductores formados. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura

Los colores de la máscara de soldadura de las FPC son amarillo, negro y blanco. Se sugiere usar amarillo, la película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Espesor de la lámina de cobre

• Las opciones de panel único FPC de precisión incluyen 18 um (0.5 oz) y 35 um (1 oz);
• La placa de doble capa FPC de precisión se puede seleccionar entre 12 um (0.33 oz), 18 um (0.5 oz) y 35 um (1 oz).
• El panel único FPC ordinario puede elegir 18 um/25 um/35 um (1 oz)/50 um;
• Las placas de doble capa FPC ordinarias se pueden seleccionar entre 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Ancho de línea/espacio de línea mínimo

En circunstancias normales, cuanto menor es la dificultad, mayor es la tasa de defectos, y generalmente se recomienda usar al menos 3 mil.

Proceso de servicio

1. 1. Consulta

   16 años de enfoque en el diseño y la fabricación de I+D de placas de circuito impreso flexibles FPC, para proporcionar a los clientes soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico relacionado.

2. 2. Oferta

   Cotización de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, para que los clientes ahorren costos.

3. 3. Profesionalismo

   Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, escala. Nuestra fábrica cubre un área de casi 20.000 metros cuadrados, con más de 800 empleados y 50 personal técnico de alto nivel.

4. 4. Diseño

   Proporcionar soluciones a los clientes para finalizar una serie de certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y apertura de mallas de acero, servicio integral. 16 años de acumulación de nivel profesional y técnico, digno de su elección y confianza.

5. 5. Fabricación de muestras

   Nos especializamos en servicios de fabricación y personalización de muestras FPC, la empresa cuenta con una línea de producción acelerada, como: muestras de placas de circuito impreso flexibles de doble cara se pueden completar en 5-7 días.
