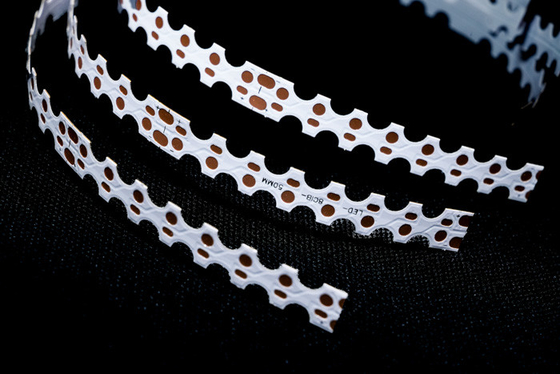

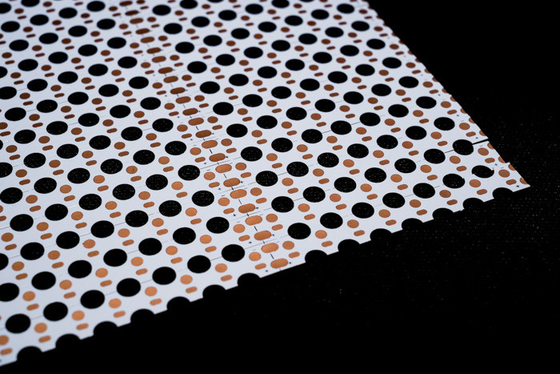

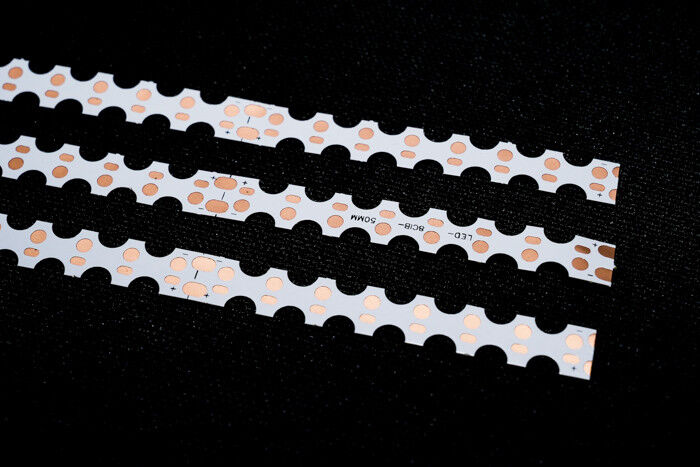

Placa de circuito impreso flexible personalizable de doble cara para tira de LED tipo S con placa blanca

Descripción del producto:

Modelo de producto:HQ008
Nombre del producto: FPC de lámpara tipo S
Características del producto: Placa de doble capa, recubrimiento de película de doble cara, placa blanca, texto negro, antioxidante OSP

Especificaciones del producto:

1. Según sus necesidades, personalice FPC de lámpara tipo S de diferentes grosores de material y requisitos de proceso, y otras placas de circuito flexible LED de una y doble cara.

2. Buena flexibilidad y resistencia a la flexión

La fábrica cuenta con un probador de flexión profesional, cada lote de materiales pasa por

Decenas de miles de pruebas de flexión antes de la producción en masa.

Parámetros de diseño de FPC

Parámetros técnicos principales:

1. Sobre Dimensiones:

FPC de precisión: El tamaño máximo es de 240X500 mm (límite de 250X500 mm), y no hay límite para el tamaño mínimo. Placa de rollo: ancho máximo 240. Longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con las FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y caminos conductores formados. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Se sugiere usar amarillo. La película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla, y a menudo se usa en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

• Las opciones de panel único de FPC de precisión incluyen 18 um (0,5 oz) y 35 um (1 oz);
• La placa de doble capa de FPC de precisión se puede seleccionar entre 12 um (0,33 oz), 18 um (0,5 oz) y 35 um (1 oz).
• El panel único de FPC ordinario puede elegir 18 um/25 um/35 um (1 oz)/50 um;
• Las placas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Ancho/espaciado mínimo de línea

En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda usar al menos 3 mil.

Proceso de servicio

1. Consulta

16 años de enfoque en el diseño y fabricación de I+D de placas de circuito flexible FPC, para proporcionar a los clientes soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico relacionado.

2. Oferta

Cotización de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, para que los clientes ahorren costos.

3. Profesionalismo

Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, escala. Nuestra fábrica cubre un área de casi 20.000 metros cuadrados, con más de 800 empleados y 50 personal técnico de alto nivel.

4. Diseño

Proporcionar soluciones a los clientes para finalizar varias certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y mallas de acero abiertas, servicio integral. 16 años de precipitación profesional y nivel técnico, digno de su elección y confianza.

5. Fabricación de muestras

Nos especializamos en servicios de fabricación y personalización de muestras de FPC. La empresa cuenta con una línea de producción acelerada, por ejemplo: las muestras de doble panel de placas de circuito flexible se pueden completar en 5-7 días.

Certificados y Honores

Tenga en cuenta:

Todas las fotos de este sitio son reales. Debido a cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ve puede tener un cierto grado de aberración cromática. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en China. Nuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de servicios de fabricación y personalización de muestras de FPC. Si está interesado en nuestros productos, díganos sus requisitos, le ayudaremos a proporcionar soluciones profesionales, producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y otros servicios integrales.

por favor contáctenos en línea o envíenos un correo electrónico,y le proporcionaremos un servicio uno a uno de nuestro equipo de ventas profesional.Gracias por su tiempo.
