Detalles de los productos

Created with Pixso. En casa Created with Pixso. Productos Created with Pixso.
FPC LED

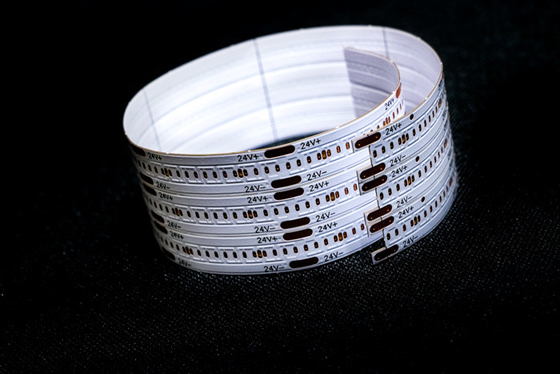

Created with Pixso. COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB

Nombre De La Marca: HONGQI
Número De Modelo: HQ010
Cuota De Producción: 500 piezas
Precio: Negociable
Tiempo De Entrega: Negociable
Condiciones De Pago: L/C, D/A, T/T
Información detallada
Lugar de origen:
Guangdong, China
Certificación:
UL E477885 IATF16949 GB/T 16949
Materiales aislantes:
Resina orgánica
Materias primas:
Cobre
Número de capas::
doble cara
espesor de la capa aislante::
Placa fina
Tecnología de procesamiento:
papel laminado
Propiedades ignífugas::
Nivel de protección contra incendios V0
espesor de las placas:
0.25 mm ± 0.05
Método del márketing:
Ventas directas de fábrica
Resina aislante:
Resina de poliimida (PI)
Grosor del aislamiento:
tablero convencional
otros servicios:
Apoyar servicios personalizados
Rigididad mecánica::
Flexible
Campo de aplicación:
Se utiliza en equipos médicos, belleza y salud, teléfonos móviles, instrumentos de automóviles e ilu
Detalles de empaquetado:
Embalado con fuertes cajas de papel
Capacidad de la fuente:
100000 piezas por mes
Resaltar:

PCB flexible de 24 V para tiras de LED

,

PCB flexibles para la industria del automóvil para la tira LED

Descripción del producto

PCB flexible de 24 V para LED Strip FPC de luz de color tipo S adecuado para instrumentos automotricesCOB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 0

Descripción del producto:

Modelo de producto:HQ010
Nombre del producto:
FPC de luz de color tipo S
Características del producto:Tarjetas de doble capa, revestimiento de película de doble cara, pizarra, texto negro, antioxidante OSP

Especificaciones del producto:

1.Según sus necesidades para personalizar diferentes espesores de material y requisitos de procesoCOB FPC de banda ligeray otras placas de circuitos flexibles de LED con una y dos caras.

2Buena flexibilidad y resistencia a la flexión

La fábrica tiene un probador de flexión profesional, cada lote de materiales a través de

Decenas de miles de pruebas de flexión antes de la producción en masa.

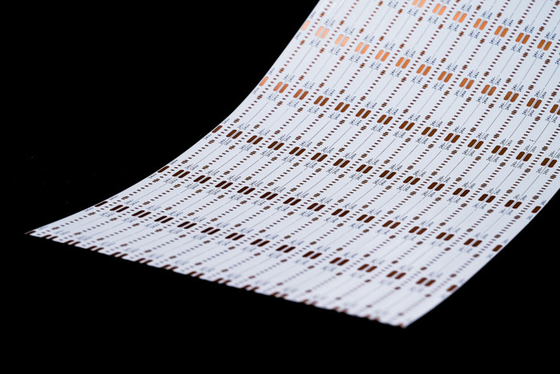

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 1COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 2COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 3

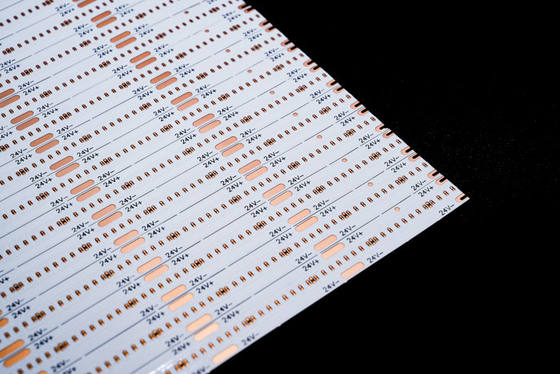

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 4

Parámetros de diseño del FPC

Parámetros técnicos principales:

1. Alrededor Las dimensiones:

Precisión FPC: El tamaño máximo es de 240X500mm (límite250X500mm), y no hay límite para el tamaño mínimo.

2. Número de las capas en el tablero

  • La estructura de placa de una sola capa es simple y generalmente se usa en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
  • En comparación con el FPC de una sola capa, las placas de doble cara tienen dos capas de papel de cobre, mayores vías y formas conductoras.Instrumentos de automóviles y otros productos.

3Soldado. color de la máscara

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco.Sugiero el uso de amarillo,La película amarilla es adecuada para la gran mayoría de los productos,como varios productos de cable.La película negra se utiliza comúnmente en productos de alta gama o que absorben la luzLa película blanca tiene una capa adicional de revestimiento blanco en comparación con la película amarilla y se utiliza a menudo en productos que requieren reflexión.como los luminarios, pantallas LED, productos de belleza médica, etc.

4. espesor de la lámina de cobre

  • Las opciones de panel único de FPC de precisión incluyen 18um (0,5 oz) y 35um (1 oz);
  • La placa de doble capa de FPC de precisión se puede seleccionar entre 12um (0,33 oz), 18um (0,5 oz) y 35um (1 oz).
  • El panel único de FPC ordinario puede elegir 18um/25um/35um (1 oz)/50um;
  • Las tablas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25um, 25-25um, 35-35um o 35-70um.

5Ancho mínimo de línea/espaciado entre líneas

En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda utilizar al menos 3 milímetros.

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 5

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 6

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 7

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 8

Proceso de servicio



1Consultoría

16 años de enfoque en el diseño de placas de circuito flexible FPC y la fabricación de I + D, para proporcionar a los clientes soluciones personalizadas, dibujos de diseño,desarrollo de nuevos productos y proporcionar apoyo técnico relacionado.



2- Ofrece.

Citación de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, en gran medida para que los clientes ahorren costos.



3- Profesión

Nuestra empresa tiene Alemania, Japón, Taiwán y otras regiones de equipos avanzados y tecnología de producción, producción profesional, escala.con más de 800 empleados y 50 miembros del personal técnico superior.



4. Diseño

Proporcionar soluciones a los clientes para finalizar una serie de certificación del sistema internacional, puede proporcionar la producción de sustrato, cableado, diseño de principios, molde, parche,servicio de parada única de malla de acero abierta y enchufable, 16 años de precipitación de nivel profesional y técnico, digno de su elección y confianza.



5.Realización de muestras

Nos especializamos en la fabricación de muestras de FPC y servicios de personalización, la compañía tiene una línea de producción acelerada, como: muestras de paneles de circuito flexible pueden completarse en 5-7 días.

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 10

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 11

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 12

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 13COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 14

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 15

Certificados y honores

COB para tira LED fpcb 2216-147leds /PCS-8*502-24V-placa flexible plateada o blanca fabricante de PCB 16

Por favor, tenga en cuenta:

Debido a los cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ves puede tener cierto grado de aberración cromática.GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en ChinaNuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de FPC de fabricación de muestras y servicios de personalización, si usted está interesado en nuestros productos,Por favor, díganos sus requisitos., le ayudaremos a proporcionar soluciones profesionales, producción de sustrato, cableado, diseño de principios, molde, parche, enchufe y otros servicio de parada única.

por favor póngase en contacto con nosotros en línea o por correo electrónico a nosotros,y le proporcionaremos un servicio de uno a uno de nuestro equipo de ventas profesional.Gracias por su tiempo.
