¿Cómo diseñar una placa de PCB?

Somos fabricantes de circuitos impresos flexibles por profesión, podemos proporcionar circuitos impresos flexibles FPC, circuitos impresos flexibles FPC, circuitos impresos HDI, SMD led light strip, COB led strip,Diseño de placas de PCB, pantalla de pantalla LED flexible, PCB electrónico, ensamblaje de circuitos impresos, ensamblaje de tarjetas de circuito, instrumento de belleza para máscara facial en el hogar y placa de circuito del dispositivo de crecimiento del cabello, etc.

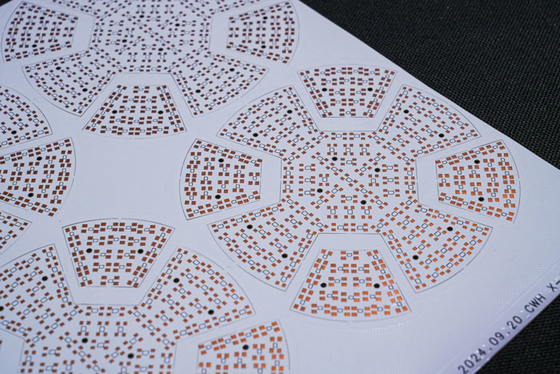

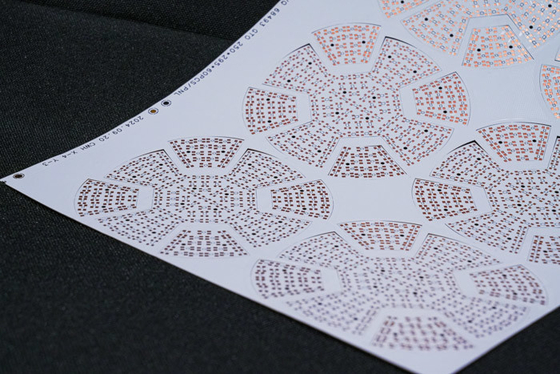

Diseño y fabricación de placas de PCB Placas de circuitos impresos electrónicos Placas de PCB para LED

Descripción del producto:

Modelo de producto:HQ015

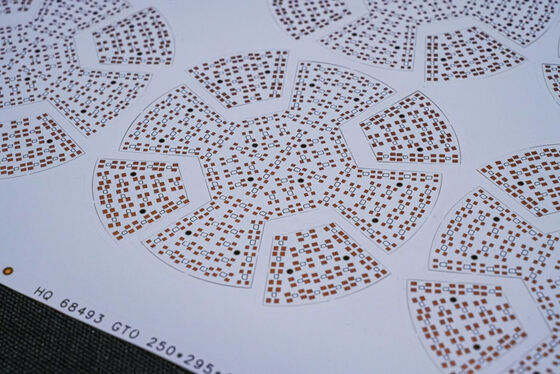

Nombre del producto:Panel de luces tablero;
Características del producto:Tarjetas de doble capa, revestimiento de película de doble cara, pizarra, texto negro, antioxidante OSP

Especificaciones del producto:

1.somos el fabricante de PCB y FPC flexibles,de acuerdo a sus necesidades para personalizar diferentes espesores de material y requisitos de procesoPanel de luces tablero,conjunto de placas de circuitos impresos y otras placas de circuitos impresos electrónicos,placas de circuitos flexibles LED de una y dos caras.

2Buena flexibilidad y resistencia a la flexión

La fábrica tiene un probador de flexión profesional, cada lote de materiales a través de

Decenas de miles de pruebas de flexión antes de la producción en masa para garantizar la calidad del producto.

Parámetros de diseño del FPC

Parámetros técnicos principales:

1. Alrededor Las dimensiones:

Precisión FPC: El tamaño máximo es de 240X500mm (límite250X500mm), y no hay límite para el tamaño mínimo.

2. Número de las capas en el tablero

• La estructura de placa de una sola capa es simple y generalmente se usa en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con el FPC de una sola capa, las placas de doble cara tienen dos capas de papel de cobre, mayores vías y formas conductoras.Instrumentos de automóviles y otros productos.

3Soldado. color de la máscara

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco.Sugiero el uso de amarillo,La película amarilla es adecuada para la gran mayoría de los productos,como varios productos de cable.La película negra se utiliza comúnmente en productos de alta gama o que absorben la luzLa película blanca tiene una capa adicional de revestimiento blanco en comparación con la película amarilla y se utiliza a menudo en productos que requieren reflexión.como los luminarios, pantallas LED, productos de belleza médica, etc.

4. espesor de la lámina de cobre

• Las opciones de panel único de FPC de precisión incluyen 18um (0,5 oz) y 35um (1 oz);
• La placa de doble capa de FPC de precisión se puede seleccionar entre 12um (0,33 oz), 18um (0,5 oz) y 35um (1 oz).
• El panel único de FPC ordinario puede elegir 18um/25um/35um (1 oz)/50um;
• Las tablas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25um, 25-25um, 35-35um o 35-70um.

5Ancho mínimo de línea/espaciado entre líneas

En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda utilizar al menos 3 milímetros.

Proceso de servicio

1Consultoría

16 años de enfoque en el diseño de placas de circuito flexible FPC y la fabricación de I + D, para proporcionar a los clientes soluciones personalizadas, dibujos de diseño,desarrollo de nuevos productos y proporcionar apoyo técnico relacionado.

2- Ofrece.

Citación de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, en gran medida para que los clientes ahorren costos.

3- Profesión

Nuestra empresa tiene Alemania, Japón, Taiwán y otras regiones de equipos avanzados y tecnología de producción, producción profesional, escala.con más de 800 empleados y 50 miembros del personal técnico superior.

4. Diseño

Proporcionar soluciones a los clientes para finalizar una serie de certificación del sistema internacional, puede proporcionar la producción de sustrato, cableado, diseño de principios, molde, parche,servicio de parada única de malla de acero abierta y enchufable, 16 años de precipitación de nivel profesional y técnico, digno de su elección y confianza.

5.Realización de muestras

Nos especializamos en la fabricación de muestras de FPC y servicios de personalización, la compañía tiene una línea de producción acelerada, como: muestras de paneles de circuito flexible pueden completarse en 5-7 días.

Certificados y honores

Por favor, tenga en cuenta:

Debido a los cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ves puede tener cierto grado de aberración cromática.GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en ChinaNuestros productos son actualizados y mejorados cada año y nos especializamos en todo tipo de FPC fabricación de muestras y servicios de personalización, si usted está interesado en nuestros productos,Por favor, díganos sus requisitos., le ayudaremos a proporcionar soluciones profesionales, producción de sustrato, cableado, diseño de principios, molde, parche, enchufe y otros servicio de parada única.

por favor póngase en contacto con nosotros en línea o por correo electrónico a nosotros,y le proporcionaremos un servicio de uno a uno de nuestro equipo de ventas profesional.Gracias por su tiempo.
