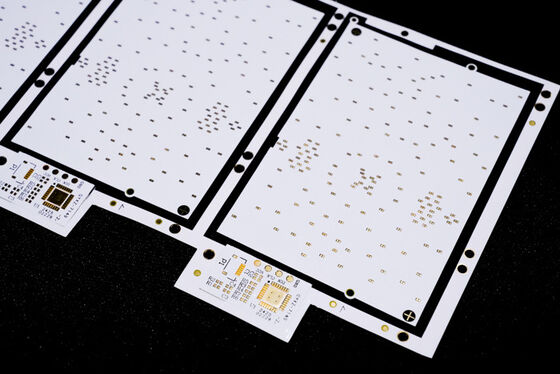

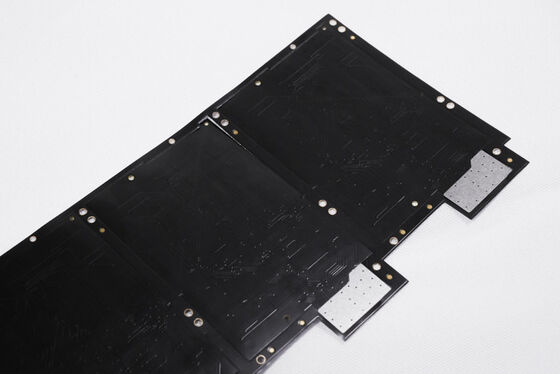

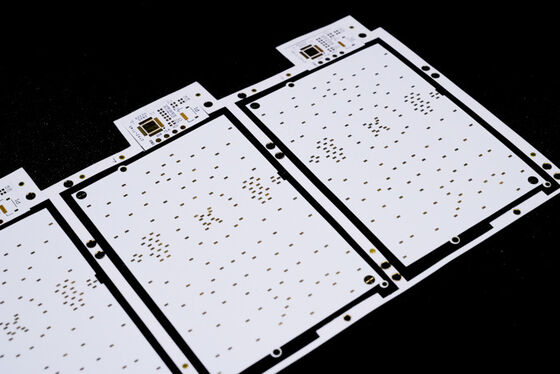

Placa de Circuito Impreso Flexible de Doble Capa con Nivel de Protección contra Incendios V0 para Aplicaciones de FPC de Precisión

Name: Placa de Circuito Impreso Flexible de Doble Capa con Nivel de Protección contra Incendios V0 para Aplicaciones de FPC de Precisión
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ024
Availability: InStock

Nombre De La Marca:	HONGQI
Número De Modelo:	HQ024
Cuota De Producción:	500 piezas
Precio:	Negociable
Tiempo De Entrega:	Negociable
Condiciones De Pago:	L/C, D/A, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Guangdong, China

Certificación:

UL E477885 IATF16949 GB/T13485

Material aislante:

resina organica

Materiales Básicos:

Cobre

Número de capas::

Doble cara

Espesor de la capa de aislamiento::

placa delgada

Tecnología de procesamiento:

papel de aluminio enrollado

Propiedades de retardantes de llama::

Nivel de protección contra incendios V0

Espesor de la placa:

0,25 mm ± 0,05

Método de comercialización:

Ventas directas de fábrica

Resina aislante:

Resina de poliimida (PI)

Espesor del aislamiento:

tablero convencional

Otro servicio:

soporte de servicios personalizados

Rigidez mecánica::

Flexible

campo de aplicación:

Utilizado en equipos médicos, belleza y salud, teléfonos móviles, instrumentos automotrices e ilumin

Detalles de empaquetado:

Embalado con fuertes cajas de papel

Capacidad de la fuente:

100000 piezas por mes

Resaltar:

Placa de circuitos impresos electrónicos de doble capa

Precisión de los circuitos electrónicos impresos

ensamblaje de PCB

Descripción del producto

Placa de Circuito Impreso Electrónica de Doble Capa LED Flex FPC Ensamblaje de Precisión

Como fabricantes profesionales de placas de circuito impreso flexibles, ofrecemos soluciones integrales de FPC que incluyen placas de circuito impreso flexibles FPC, placas de circuito impreso HDI, tiras de luz LED SMD, tiras LED COB, diseño de placas PCB, pantallas LED flexibles, PCB electrónico, ensamblaje de circuito impreso y servicios de ensamblaje de tarjetas de circuito.

Especificaciones del Producto

Modelo del Producto: HQ024

Nombre del Producto: FPC de Precisión

Características del Producto: Placa de circuito de doble capa, película blanca de doble cara, texto blanco, superficie chapada en oro

Fabricación personalizable de PCB flexibles y FPC con diferentes espesores de material y requisitos de proceso
Excelente flexibilidad y resistencia a la flexión: cada lote se somete a decenas de miles de pruebas de flexión antes de la producción en masa

Parámetros de Diseño de FPC

Dimensiones

FPC de Precisión: Tamaño máximo 240×500 mm (límite 250×500 mm), sin límite de tamaño mínimo. Placa de material en rollo: ancho máximo 240 mm, longitud máxima 100 metros.

Número de Capas

Placa de una sola capa: Estructura simple, ideal para control industrial, instrumentos electrónicos y otras aplicaciones con circuitos relativamente simples
Placas de doble cara: Cuentan con dos capas de lámina de cobre con vías aumentadas y caminos conductores formados, comúnmente utilizados en teléfonos móviles, instrumentos automotrices y otros productos avanzados

Opciones de Color de Máscara de Soldadura

Color	Aplicaciones
Amarillo	Adecuado para la mayoría de los productos, incluidos varios productos de cableado
Negro	Comúnmente utilizado en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED
Blanco	Presenta un recubrimiento blanco adicional, ideal para productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica

Espesor de la Lámina de Cobre

Tipo de Placa	Opciones de Espesor
FPC de Precisión Panel Único	18um (0.5oz), 35um (1oz)
FPC de Precisión Placa de Doble Capa	12um (0.33oz), 18um (0.5oz), 35um (1oz)
FPC Ordinario Panel Único	18um, 25um, 35um (1oz), 50um
FPC Ordinario Placas de Doble Capa	18-25um, 25-25um, 35-35um, 35-70um

Ancho Mínimo de Línea/Espaciado de Línea

Generalmente se recomienda usar al menos 3 mil, ya que dimensiones más pequeñas aumentan la dificultad y las tasas de defectos.

Proceso de Servicio

Consultoría

16 años de experiencia en diseño y fabricación de I+D de placas de circuito impreso flexibles FPC, ofreciendo soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico.

Cotización

Precios competitivos para muestras o producción por lotes con la misma tecnología y materiales, utilizando procesos avanzados para reducir significativamente los costos del cliente.

Fabricación Profesional

Equipos avanzados de Alemania, Japón y Taiwán con capacidades de producción profesional. Nuestras instalaciones de 20,000 metros cuadrados emplean a más de 800 empleados, incluidos 50 expertos técnicos senior.

Servicios de Diseño

Soluciones integrales con certificación de sistema internacional, ofreciendo producción de sustratos, cableado, diseño de principios, creación de moldes, SMT, componentes through-hole y servicios de apertura de plantillas.

Fabricación de Muestras

Servicios especializados de fabricación y personalización de muestras FPC con líneas de producción aceleradas: muestras de placas de circuito impreso flexibles de doble capa completadas en 5-7 días.

Certificados y Honores

Tenga en cuenta: Todas las fotos son auténticas. Pueden ocurrir ligeras variaciones de color debido a la iluminación, los ángulos de disparo y las diferencias en la resolución de la pantalla. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de experiencia en China. Actualizamos y mejoramos continuamente nuestros productos anualmente y nos especializamos en servicios de fabricación y personalización de muestras FPC. Contáctenos con sus requisitos para obtener soluciones profesionales que incluyen producción de sustratos, cableado, diseño de principios, creación de moldes, SMT, componentes through-hole y servicios integrales de ventanilla única.
