¿Cómo diseñar una placa PCB?

Somos fabricantes profesionales de placas de circuito impreso flexibles, podemos proporcionar placas de circuito flexible FPC, circuitos impresos flexibles FPC, placas de circuito impreso HDI, tiras de luz LED SMD, tiras LED COB, diseño de placa PCB, pantalla LED flexible, PCB electrónica, ensamblaje de circuito impreso, ensamblaje de tarjeta de circuito, etc.

Descripción del Producto:

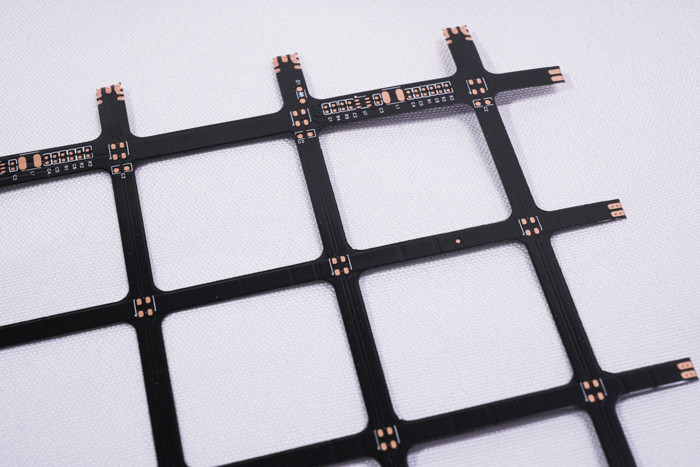

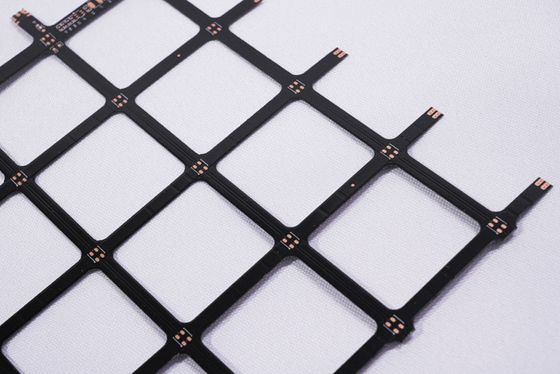

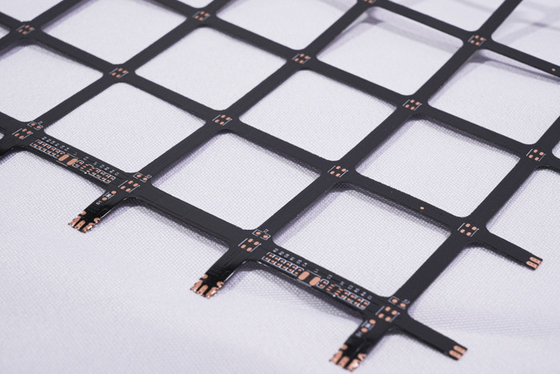

Modelo de producto:HQ051
Nombre del producto:Pantalla LED flexible FPC
Características del producto:Placa de circuito de doble capa, película negra de doble cara, texto negro,superficie chapada en oro

Especificaciones del producto:

1.Somos el fabricante de PCB flexible y FPC, de acuerdo con sus necesidades para personalizar diferentes espesores de materiales y requisitos de proceso, tiras de luz LED FPC, FPC de precisión, tiras de LED coloridas FPC y otras placas de circuito LED flexibles con una, dos caras y múltiples capas.

2.Buena flexibilidad y resistencia a la flexión.

La fábrica cuenta con un probador de flexión profesional, cada lote de materiales a través de

Decenas de miles de pruebas de flexión antes de la producción en masa para garantizar la calidad del producto.

Parámetros de diseño FPC

Principales parámetros técnicos:

1.Acerca de Dimensiones:

FPC de precisión: el tamaño máximo es 240X500 mm (límite 250X500 mm) y no hay límite para el tamaño mínimo. Tablero de material en rollo: ancho máximo 240. largo máximo 100 metros.

2. Número de capas en el tablero

• La estructura de la placa de una sola capa es simple y generalmente se usa en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con el FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y rutas conductoras formadas. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Soldar color de máscara

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Sugiera el uso de película amarilla. La película amarilla es adecuada para la gran mayoría de productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben la luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla y, a menudo, se usa en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Espesor de la lámina de cobre

• Las opciones de panel único Precision FPC incluyen 18um (0,5oz) y 35um (1oz);
• El tablero de precisión de doble capa FPC se puede seleccionar entre 12 um (0,33 oz), 18 um (0,5 oz) y 35 um (1 oz).
• El panel único FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Los tableros de doble capa FPC ordinarios se pueden seleccionar entre 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Ancho de línea/interlineado mínimo

En circunstancias normales, cuanto menor es la dificultad, mayor es la tasa de defectos y, en general, se recomienda utilizar al menos 3 mil.

Proceso de servicio

1.Consultoría

16 años se centran en el diseño de placas de circuitos flexibles FPC y en la fabricación de I+D, para brindar a los clientes soluciones personalizadas, dibujos de diseño, desarrollo de nuevos productos y brindar soporte técnico relacionado.

2.Oferta

Cotización de muestra o lote del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, en gran medida para que los clientes ahorren costos.

3.Profesión

Nuestra empresa cuenta con Alemania, Japón, Taiwán y otras regiones de equipos avanzados y tecnología de producción, producción profesional y escala. Nuestra fábrica tiene una superficie de casi 20.000 metros cuadrados, con más de 800 empleados y 50 miembros del personal técnico superior.

4.Diseño

Proporcionar soluciones a los clientes para finalizar una serie de certificaciones de sistemas internacionales, puede proporcionar un servicio integral de producción de sustratos, cableado, diseño de principios, moldes, parches, complementos y mallas de acero abiertas, 16 años de precipitación a nivel profesional y técnico, digno de su elección y confianza.

5.Fabricación de muestras

Nos especializamos en servicios de personalización y fabricación de muestras de FPC, la empresa cuenta con una línea de producción acelerada, como por ejemplo: las muestras de panel dual de placa de circuito flexible se pueden completar en 5 a 7 días.
