Detalles de los productos

En casa Productos

Placa de circuito FPCB COB personalizable con buena flexibilidad y doble capa para aplicaciones de tiras LED

Name: Placa de circuito FPCB COB personalizable con buena flexibilidad y doble capa para aplicaciones de tiras LED
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ054
Availability: InStock

Nombre De La Marca:	HONGQI
Número De Modelo:	HQ054
Cuota De Producción:	500 piezas
Precio:	Negociable
Tiempo De Entrega:	Negociable
Condiciones De Pago:	L/C, D/A, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Guangdong, China

Certificación:

CE,CCC

Material aislante:

resina organica

Materiales Básicos:

Cobre

Número de capas::

Doble cara

Espesor de la capa de aislamiento::

placa delgada

Tecnología de procesamiento:

papel de aluminio enrollado

Propiedades de retardantes de llama::

Nivel de protección contra incendios V0

Espesor de la placa:

0,25 mm ± 0,05

Método de comercialización:

Ventas directas de fábrica

Resina aislante:

Resina de poliimida (PI)

Espesor del aislamiento:

tablero convencional

Otro servicio:

soporte de servicios personalizados

Rigidez mecánica::

Flexible

campo de aplicación:

Utilizado en equipos médicos, belleza y salud, teléfonos móviles, instrumentos automotrices e ilumin

Detalles de empaquetado:

Embalado con fuertes cajas de papel

Capacidad de la fuente:

100000 piezas por mes

Resaltar:

FPCB COB personalizable

FPCB COB de tira LED

Placa de circuito FPCB personalizable

Descripción del producto

Tira LED COB FPCB Circuito Impreso Personalizable

PCB COB personalizable con excelente flexibilidad y resistencia para aplicaciones de circuito impreso de tira LED.

Especificaciones del Producto

Modelo: HQ054

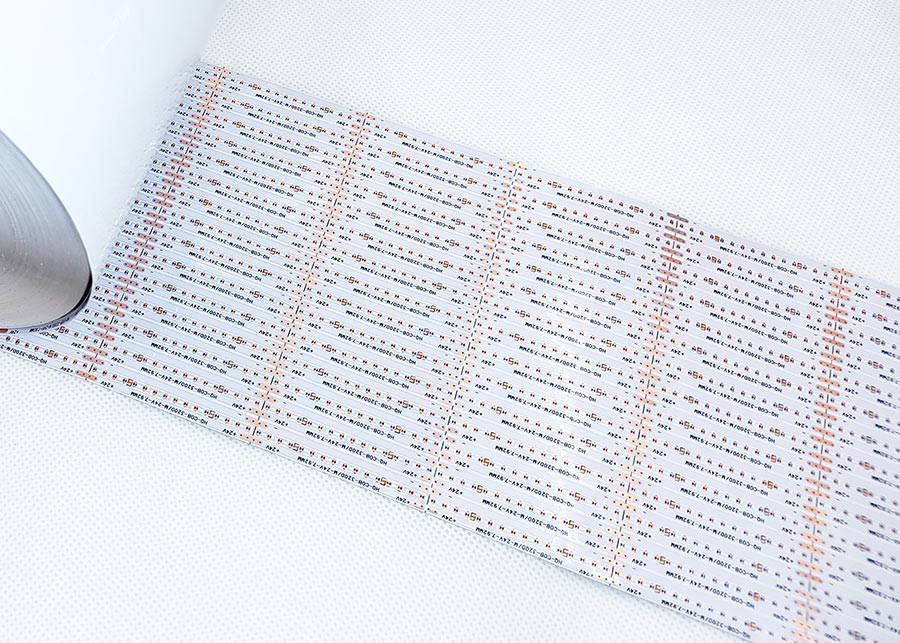

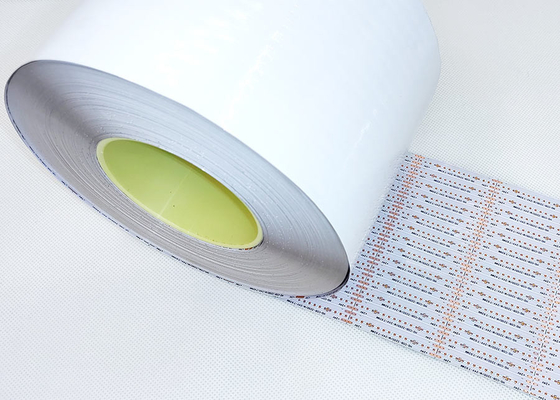

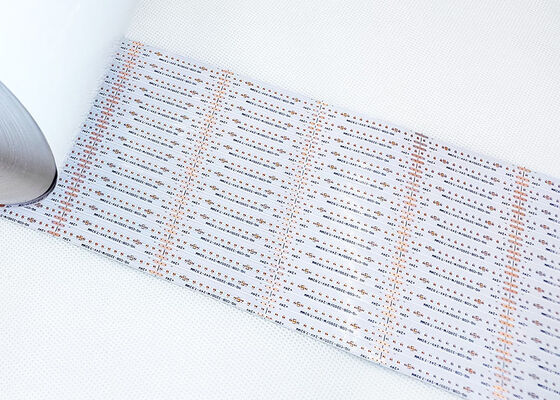

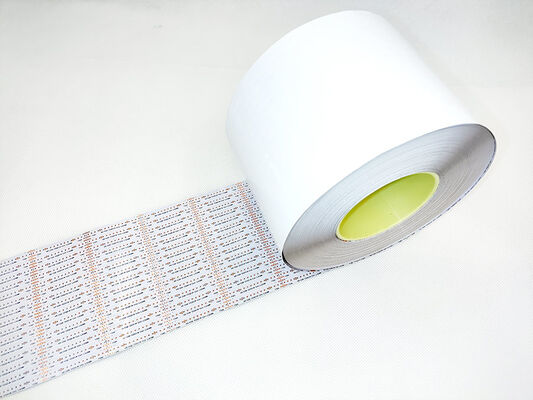

Nombre del Producto: Circuito impreso de tira de luz COB de longitud infinita

Características del Producto: Placa de doble capa, recubrimiento de película de doble cara, blanco, texto negro, antioxidante OSP

Características Clave

Fabricación personalizable de PCB flexibles con varios espesores de material y requisitos de proceso
Disponible en configuraciones de una cara, doble cara y multicapa
Excelente flexibilidad y resistencia a la flexión
Control de calidad profesional con decenas de miles de pruebas de flexión antes de la producción en masa

Parámetros de Diseño de FPC

Dimensiones

FPC de Precisión: Tamaño máximo 240×500mm (límite 250×500mm), sin límite de tamaño mínimo

Placa de material en rollo: Ancho máximo 240mm, longitud máxima 100 metros

Capas de la Placa

Tipo de Capa	Características	Aplicaciones
Placa de una sola capa	Estructura simple	Control industrial, instrumentos electrónicos, circuitos simples
Placa de doble cara	Dos capas de lámina de cobre, vías aumentadas, rutas conductoras	Teléfonos móviles, instrumentos automotrices, productos complejos

Colores de Máscara de Soldadura

Color	Características	Aplicaciones
Amarillo	Adecuado para la mayoría de los productos	Varios productos de cableado
Negro	Alta gama, absorción de luz	Coches, teléfonos móviles, pantallas LED
Blanco	Recubrimiento blanco adicional para reflexión	Accesorios de iluminación, pantallas LED, productos de belleza médica

Espesor de la Lámina de Cobre

Tipo de Placa	Opciones de Espesor Disponibles
Panel Único de FPC de Precisión	18um (0.5oz), 35um (1oz)
Placa de Doble Capa de FPC de Precisión	12um (0.33oz), 18um (0.5oz), 35um (1oz)
Panel Único de FPC Ordinario	18um, 25um, 35um (1oz), 50um
Placa de Doble Capa de FPC Ordinario	18-25um, 25-25um, 35-35um, 35-70um

Ancho/Espaciado Mínimo de Línea

Mínimo recomendado de 3mil para resultados de fabricación óptimos

Proceso de Servicio

Consultoría

16 años de experiencia en diseño y fabricación de I+D de placas de circuito flexible FPC. Ofrecemos soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico.

Cotización

Precios competitivos para muestras o producción por lotes utilizando tecnología y materiales avanzados, ayudando a los clientes a ahorrar costos significativamente.

Fabricación Profesional

Equipos avanzados de Alemania, Japón y Taiwán. Producción profesional a escala con instalaciones de 20,000 metros cuadrados, más de 800 empleados y 50 expertos técnicos senior.

Servicios de Diseño

Soluciones completas que incluyen producción de sustratos, cableado, diseño de principios, creación de moldes, SMT, plug-in y apertura de plantillas. Certificación de sistema internacional disponible.

Fabricación de Muestras

Servicios especializados de fabricación y personalización de muestras de FPC. Línea de producción acelerada disponible: muestras de placas de circuito flexible de doble cara completadas en 5-7 días.

Certificados y Honores

Todas las fotos de este sitio son auténticas. Pueden ocurrir ligeras variaciones de color debido a la iluminación, los ángulos de disparo y las diferencias en la resolución de la pantalla. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de experiencia en China. Nuestros productos se actualizan y mejoran continuamente cada año. Nos especializamos en todo tipo de servicios de fabricación y personalización de muestras de FPC. Si está interesado en nuestros productos, comparta sus requisitos y le proporcionaremos soluciones profesionales que incluyen producción de sustratos, cableado, diseño de principios, creación de moldes, SMT, plug-in y servicios integrales de ventanilla única. Contáctenos en línea o por correo electrónico para un servicio personalizado de nuestro equipo de ventas profesional.
