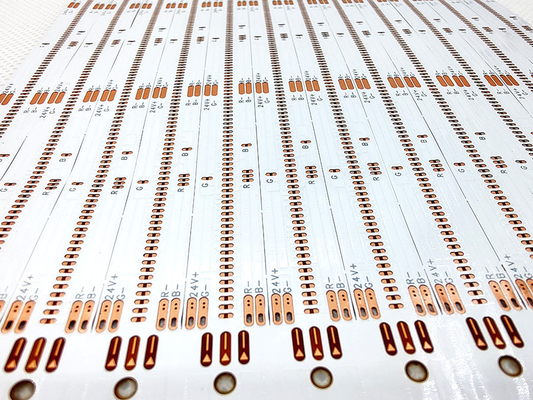

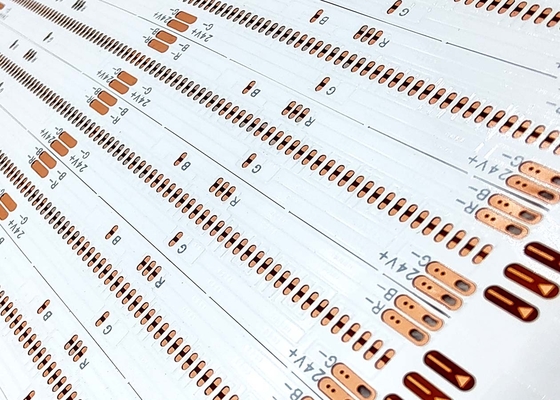

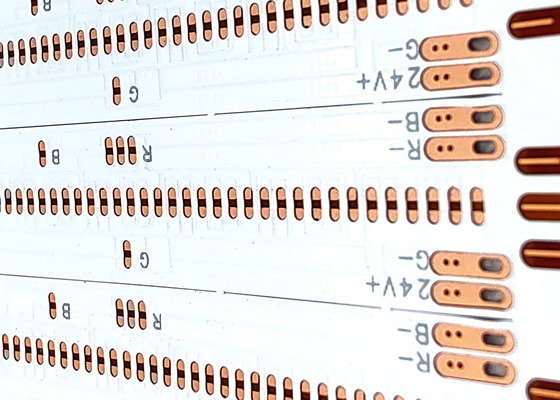

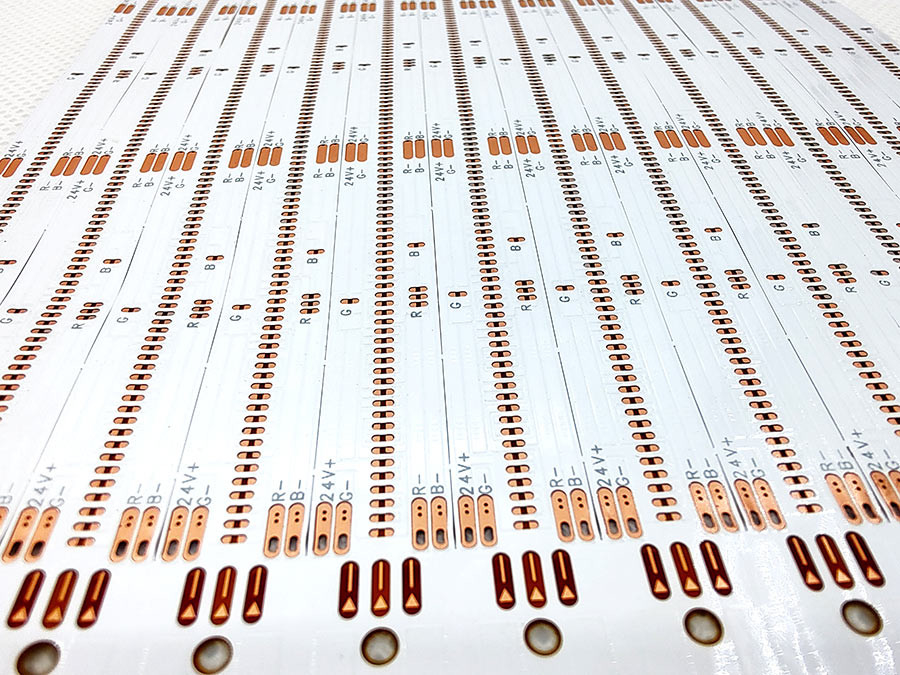

Fabricante de PCB flexible Tira de luz COB LED Placa de circuito flexible para LED

Descripción del producto:

Modelo del producto:HQ056
Nombre del producto:Placa de circuito de tira de luz COB
Características del producto: Placa de doble capa, revestimiento de película de doble cara, pizarra, texto negro, antioxidante OSP

Especificaciones del producto:

1. Somos el fabricante de PCB flexible y FPC, de acuerdo con sus necesidades para personalizar diferentes espesores de material y requisitos de proceso Placa de circuito de tira de luz COB de longitud infinita, FPC de tira LED de colores  y otras placas de circuito flexibles LED con una sola cara, doble cara y multicapa.

2. Buena flexibilidad y resistencia a la flexión

La fábrica cuenta con un probador de flexión profesional, cada lote de materiales a través de

Decenas de miles de pruebas de flexión antes de la producción en masa para garantizar la calidad del producto.

Parámetros de diseño FPC

Principales parámetros técnicos:

1. Acerca de Dimensiones:

FPC de precisión: El tamaño máximo es de 240X500 mm (límite 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material enrollable: ancho máximo 240. longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con la FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y forman caminos conductores. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Soldadura color de la máscara

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Sugerimos usar amarillo, la película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben la luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de revestimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

• Las opciones de panel único FPC de precisión incluyen 18um (0.5oz) y 35um (1oz);
• La placa de doble capa FPC de precisión se puede seleccionar de 12um (0.33oz), 18um (0.5oz) y 35um (1oz).
• El panel único FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Las placas de doble capa FPC ordinarias se pueden seleccionar de 18-25um, 25-25um, 35-35um o 35-70um.

5. Ancho de línea/espaciado de línea mínimo

En circunstancias normales, cuanto más pequeño sea, mayor será la dificultad, mayor será la tasa de defectos, y generalmente se recomienda usar al menos 3mil.

Proceso de servicio

1.Consultoría

16 años de enfoque en el diseño y la fabricación de I+D de placas de circuito flexibles FPC, para proporcionar a los clientes soluciones personalizadas, diseños, desarrollo de nuevos productos y brindar el soporte técnico relacionado.

2.Oferta

Muestra o cotización por lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, en gran medida para que los clientes ahorren costos.

3.Profesión

Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, a escala. Nuestra fábrica cubre un área de casi 20,000 metros cuadrados, con más de 800 empleados y 50 personal técnico principal.

4.Diseño

Proporcionar soluciones a los clientes para finalizar una serie de certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, complementos y servicio integral de malla de acero abierta, 16 años de precipitación profesional y técnica, digno de su elección y confianza.

5.Fabricación de muestras

Nos especializamos en la fabricación de muestras FPC y servicios de personalización, la empresa cuenta con una línea de producción acelerada, como: las muestras de panel dual de placa de circuito flexible se pueden completar en 5-7 días.

Certificados y honores

Tenga en cuenta:

Todas las fotos de este sitio son reales. Debido a los cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ve puede tener cierto grado de aberración cromática. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en China. Nuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de fabricación de muestras FPC y servicios de personalización, Si está interesado en nuestros productos, díganos sus requisitos, lo ayudaremos a proporcionar soluciones profesionales, producción de sustratos, cableado, diseño de principios, moldes, parches, complementos y otros servicios integrales.

por favor contáctenos en línea o envíenos un correo electrónico, y le brindaremos un servicio personalizado de nuestro equipo de ventas profesional.Gracias por su tiempo.
