¿Qué hay de PCB?
我们是专业的柔性印制电路板制造商,可提供FPC柔性电路板,FPC柔性印制电路,HDI印制电路板,SMD Lámparas LED, COB Placas LED, placas PCB, placas LED, placas PCB,印制电路组装, 电路卡组装, 家用面膜美容仪和生发仪电路板等.

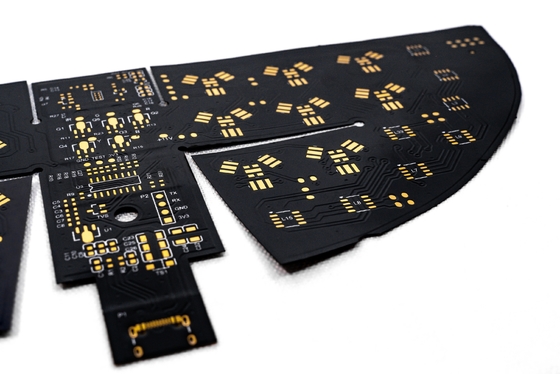

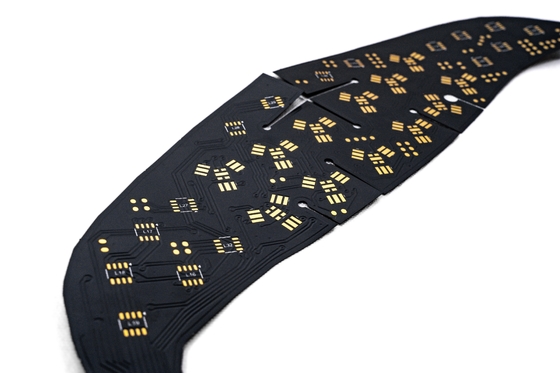

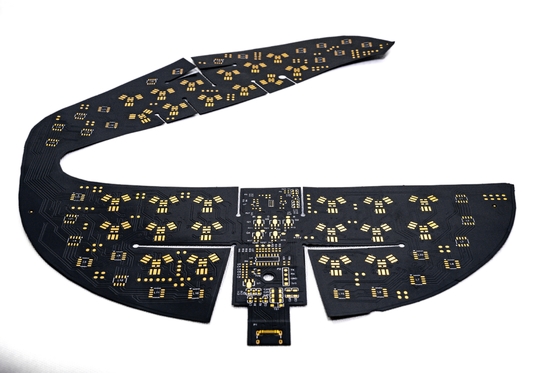

采用先进 SMT 技术的专业 LED 美容面膜电路板
理想的嫩肤产品

产品描述:

产品型号:HQ010

产品名称:光子美容仪FPC/LED美容口罩电路板

产品特点:双层板,双面膜涂布,白板,黑色文字,OSP抗氧化

产品规格:
1.根据您的需要定制不同材料厚度和工艺要求LED柔性光罩线路板,LED光罩单双面多层布线.
2.良好的柔韧性和抗弯曲性
工厂拥有专业的弯曲测试仪,每批材料都经过
量产前经过数万次弯曲测试

Parámetros de diseño FPC

Principales parámetros técnicos:

1.Acerca de las dimensiones:
FPC de precisión: el tamaño máximo es 240X500 mm (límite 250X500 mm) y no hay límite para el tamaño mínimo. Tablero de material en rollo: ancho máximo 240. largo máximo 100 metros.

2. Número de capas en el tablero.

• La estructura de la placa de una sola capa es simple y generalmente se usa en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con el FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y rutas conductoras formadas. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura
Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Sugiera el uso de película amarilla. La película amarilla es adecuada para la gran mayoría de productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben la luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla y, a menudo, se usa en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Espesor de la lámina de cobre

• Las opciones de panel único Precision FPC incluyen 18um (0,5oz) y 35um (1oz);
• El tablero de precisión de doble capa FPC se puede seleccionar entre 12 um (0,33 oz), 18 um (0,5 oz) y 35 um (1 oz).
• El panel único FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Los tableros de doble capa FPC ordinarios se pueden seleccionar entre 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Ancho de línea/interlineado mínimo
En circunstancias normales, cuanto menor es la dificultad, mayor es la tasa de defectos y, en general, se recomienda utilizar al menos 3 mil.

Proceso de servicio

1. Consultante
   16 años se centran en el diseño de placas de circuitos flexibles FPC y en la fabricación de I+D, para brindar a los clientes soluciones personalizadas, dibujos de diseño, desarrollo de nuevos productos y brindar soporte técnico relacionado.

2. Oferta
   Cotización de muestra o lote del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, en gran medida para que los clientes ahorren costos.

3. Profesión
   Nuestra empresa cuenta con Alemania, Japón, Taiwán y otras regiones de equipos avanzados y tecnología de producción, producción profesional y escala. Nuestra fábrica tiene una superficie de casi 20.000 metros cuadrados, con más de 800 empleados y 50 miembros del personal técnico superior.

4. Diseño
   Proporcionar soluciones a los clientes para finalizar una serie de certificaciones de sistemas internacionales, puede proporcionar un servicio integral de producción de sustratos, cableado, diseño de principios, moldes, parches, complementos y mallas de acero abiertas, 16 años de precipitación a nivel profesional y técnico, digno de su elección y confianza.

5. Fabricación de muestras
   Nos especializamos en servicios de personalización y fabricación de muestras de FPC, la empresa cuenta con una línea de producción acelerada, como por ejemplo: las muestras de panel dual de placa de circuito flexible se pueden completar en 5 a 7 días.

Certificados y honores

Tenga en cuenta:
Todas las fotos de este sitio son reales. Debido a cambios en la iluminación y la resolución de la pantalla, la imagen que ves puede tener cierto grado de aberración cromática. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en China. Nuestros productos se actualizan y actualizan cada año y nos especializamos en todo tipo de servicios de personalización y fabricación de muestras de FPC. Si está interesado en nuestros productos, cuéntenos sus requisitos, lo ayudaremos a brindar soluciones profesionales, producción de sustratos, cableado, diseño de principios, moldes, parches, complementos y otros servicios integrales.
Comuníquese con nosotros en línea o envíenos un correo electrónico y le brindaremos un servicio personalizado por parte de nuestro equipo de ventas profesional. Gracias por su tiempo.
