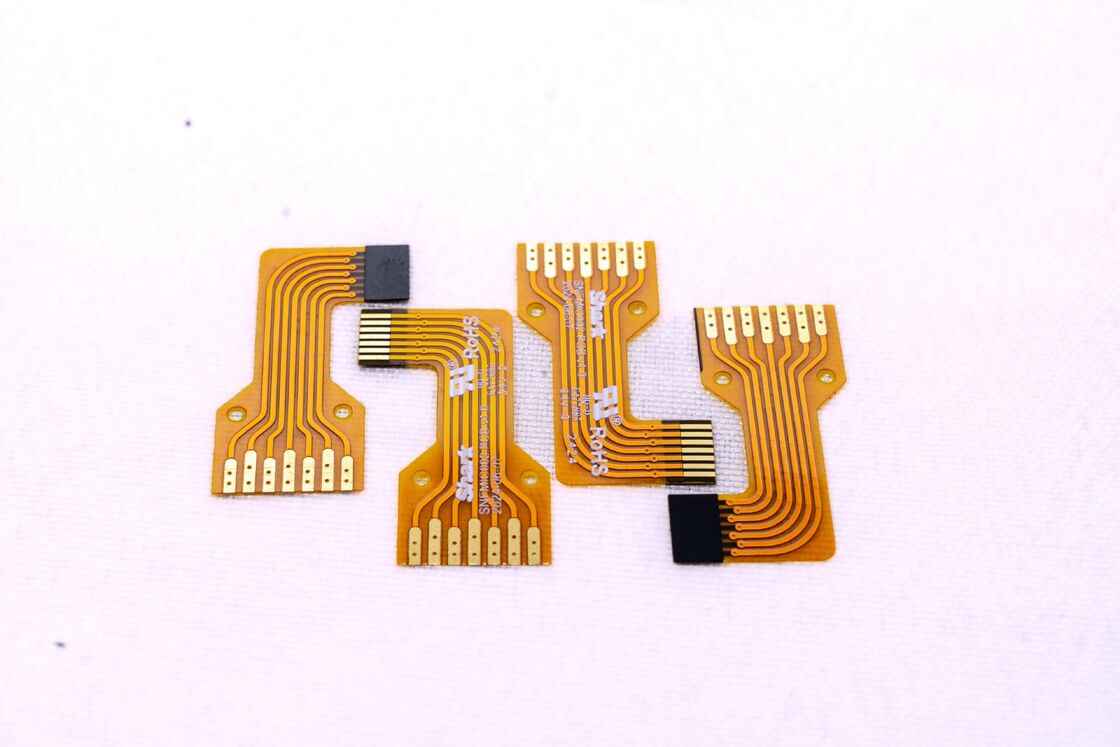

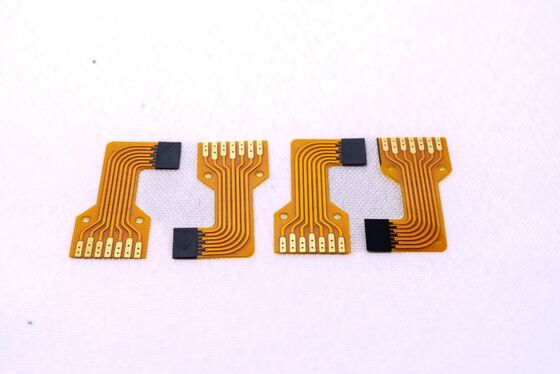

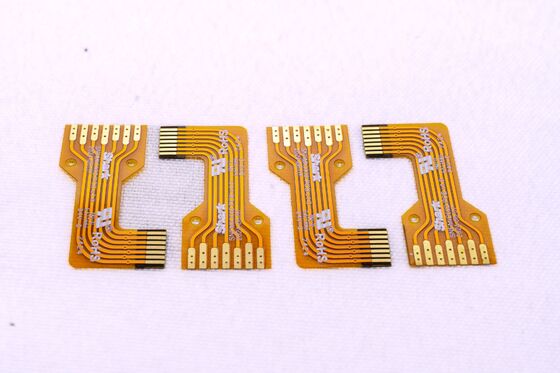

Placa de Circuito Impreso Flexible de Doble Capa con Nivel de Protección contra Incendios V0 y Grosor de 0.25mm±0.05 para Equipos Médicos

Placa de Circuito Impreso Flexible de Doble Capa con Nivel de Protección contra Incendios V0 y Grosor de 0.25mm±0.05 para Equipos Médicos

Nombre De La Marca:	HONGQI
Número De Modelo:	HQ033
Cuota De Producción:	500 piezas
Precio:	Negociable
Tiempo De Entrega:	Negociable
Condiciones De Pago:	L/C, D/A, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Guangdong, China

Certificación:

UL E477885 IATF16949 GB/T13485

Material aislante:

resina organica

Materiales Básicos:

Cobre

Número de capas::

Doble cara

Espesor de la capa de aislamiento::

placa delgada

Tecnología de procesamiento:

papel de aluminio enrollado

Propiedades de retardantes de llama::

Nivel de protección contra incendios V0

Espesor de la placa:

0,25 mm ± 0,05

Método de comercialización:

Ventas directas de fábrica

Resina aislante:

Resina de poliimida (PI)

Espesor del aislamiento:

tablero convencional

Otro servicio:

soporte de servicios personalizados

Rigidez mecánica::

Flexible

campo de aplicación:

Utilizado en equipos médicos, belleza y salud, teléfonos móviles, instrumentos automotrices e ilumin

Detalles de empaquetado:

Embalado con fuertes cajas de papel

Capacidad de la fuente:

100000 piezas por mes

Resaltar:

Placa de circuito impresa HDI modificada para requisitos particulares

Descripción del producto

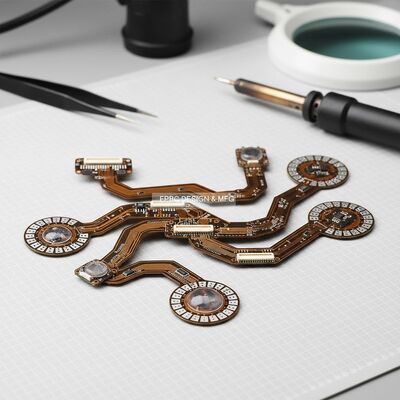

Diseño y Fabricación de Tiras de Luz LED FPC

Como fabricantes profesionales de placas de circuito impreso flexibles, nos especializamos en placas de circuito flexible FPC, placas de circuito impreso HDI, tiras de luz LED SMD, tiras LED COB, diseño de placas PCB, pantallas flexibles LED, PCB electrónicas, ensamblaje de circuito impreso y ensamblaje de tarjetas de circuito.

Especificaciones del Producto: Tira de Luz LED FPC HQ033

Características del Producto

Construcción de placa de circuito de doble capa
Película blanca de doble cara con texto blanco
Tratamiento antioxidante OSP en superficie
Excelente flexibilidad y resistencia a la flexión

Personalizamos FPC de tiras de luz LED, FPC de precisión y FPC de tiras LED coloridas con configuraciones de una, doble y múltiples capas según sus requisitos específicos. Cada lote se somete a pruebas rigurosas con probadores de flexión profesionales para garantizar la calidad del producto a través de decenas de miles de ciclos de flexión antes de la producción en masa.

Parámetros de Diseño de FPC

Dimensiones

FPC de Precisión: Tamaño máximo 240×500mm (límite 250×500mm), sin límite de tamaño mínimo. Placa de material en rollo: ancho máximo 240mm, longitud máxima 100 metros.

Capas de la Placa

Placas de una sola capa: Estructura simple ideal para control industrial, instrumentos electrónicos y aplicaciones de circuitos básicos
Placas de doble cara: Cuentan con dos capas de lámina de cobre con vías aumentadas para rutas conductoras, adecuadas para teléfonos móviles, instrumentos automotrices y productos complejos

Colores de Máscara de Soldadura

Amarillo: Adecuado para la mayoría de los productos, incluidas diversas aplicaciones de cableado
Negro: Utilizado en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles y pantallas LED
Blanco: Presenta un recubrimiento blanco adicional para aplicaciones reflectantes, incluyendo accesorios de iluminación, pantallas LED y productos de belleza médica

Opciones de Grosor de Lámina de Cobre

Tipo de Placa	Opciones de Grosor
Panel Único FPC de Precisión	18um (0.5oz), 35um (1oz)
Placa de Doble Capa FPC de Precisión	12um (0.33oz), 18um (0.5oz), 35um (1oz)
Panel Único FPC Ordinario	18um, 25um, 35um (1oz), 50um
Placas de Doble Capa FPC Ordinarias	18-25um, 25-25um, 35-35um, 35-70um

Ancho de Línea/Espacio de Línea Mínimo

Mínimo recomendado de 3mil para una eficiencia de fabricación óptima y tasas de defectos reducidas.

Proceso de Servicio

Consultoría

16 años de experiencia en diseño, I+D y fabricación de placas de circuito impreso flexibles FPC. Ofrecemos soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico.

Cotización

Precios competitivos para muestras o producción por lotes con tecnología y materiales avanzados, lo que reduce significativamente los costos del cliente.

Fabricación Profesional

Equipos avanzados de Alemania, Japón y Taiwán. Nuestras instalaciones de 20.000 metros cuadrados emplean a más de 800 empleados, incluidos 50 expertos técnicos senior.

Servicios de Diseño

Servicios integrales de una sola parada que incluyen producción de sustratos, cableado, diseño de principios, creación de moldes, SMT, componentes through-hole y apertura de plantillas. Certificado con múltiples certificaciones de sistemas internacionales.

Fabricación de Muestras

Fabricación y personalización especializada de muestras FPC con líneas de producción aceleradas. Muestras de doble capa de placas de circuito flexible completadas en 5-7 días.

Certificados y Honores

Tenga en cuenta: Todas las fotos de los productos son auténticas. Pueden producirse ligeras variaciones de color debido a la iluminación, los ángulos de disparo y las diferencias en la resolución de la pantalla. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de experiencia en China. Nuestros productos se actualizan y mejoran continuamente cada año. Nos especializamos en servicios de fabricación y personalización de muestras FPC. Contáctenos con sus requisitos para obtener soluciones profesionales que incluyen producción de sustratos, cableado, diseño de principios, creación de moldes, SMT, componentes through-hole y servicios integrales de una sola parada.
