¿Cómo diseñar una placa FPC ?

Somos fabricantes profesionales de placas de circuito impreso flexibles, podemos proporcionar placas de circuito flexibles FPC, circuitos impresos flexibles FPC, placas de circuito impreso HDI, tiras de luz LED SMD, tiras de LED COB, diseño de placas FPC, pantallas LED flexibles, PCB electrónicos, ensamblaje de circuitos impresos, ensamblaje de tarjetas de circuito, instrumentos de belleza para mascarillas faciales domésticas y placas de circuito para dispositivos de crecimiento del cabello, etc.

Descripción de FPC :

Modelo FPC:HQ050

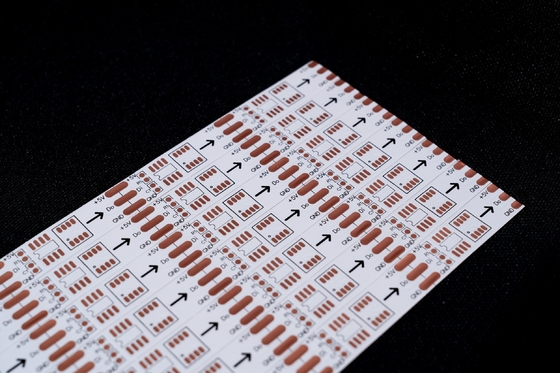

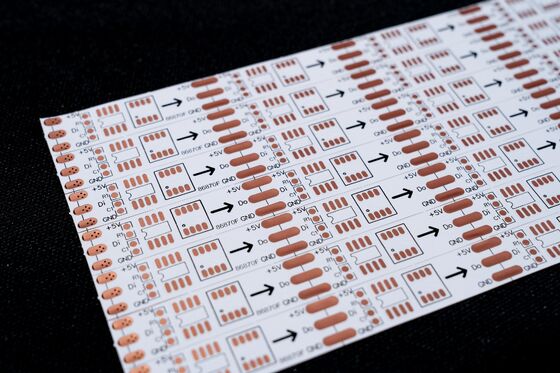

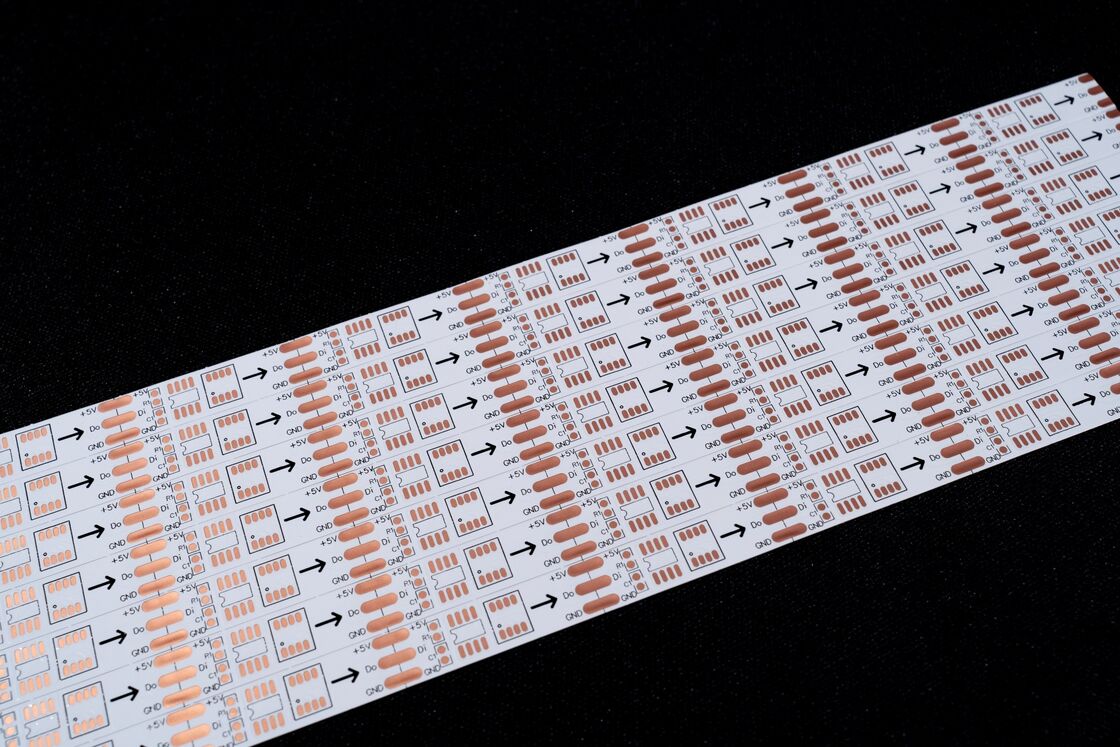

Nombre FPC: PLACA DE TIRA LED 5050RGB
Características de FPC:Placa de doble capa, revestimiento de película de doble cara, pizarra, texto negro, antioxidante OSP

I. Parámetros técnicos principales​
(1) Parámetros de dimensión​
El tamaño máximo de FPC de precisión es de 240 mm × 500 mm (con un límite de 250 mm × 500 mm), y no hay restricciones en el tamaño mínimo. Para las placas de material en rollo, el ancho máximo es de 240 mm y la longitud máxima puede alcanzar los 100 metros. Este rango de tamaño puede satisfacer las necesidades de producción de varios productos FPC, incluidas las placas de tira LED FPC. Dado que las placas de tira LED FPC deben adaptarse a diferentes escenarios de instalación, tienen altos requisitos de flexibilidad de tamaño, y las características de tamaño de FPC de precisión lo hacen muy adecuado para esto.​
(2) Número de capas de la placa​
Placa de una sola capa: Tiene una estructura simple con solo una capa de lámina de cobre y una sola ruta conductora. Es aplicable a campos con circuitos relativamente simples, como el control industrial y los instrumentos electrónicos. En algunas placas de tira LED FPC simples, si el diseño del circuito es simple, la placa de una sola capa también puede cumplir con los requisitos conductivos básicos.​
Placa de doble capa: En comparación con la FPC de una sola capa, la placa de doble capa contiene dos capas de lámina de cobre. Forma rutas conductoras complejas agregando vías, con una mayor integración de circuitos. Se utiliza ampliamente en productos como teléfonos móviles e instrumentos automotrices, y también es una estructura común para las placas de tira LED FPC. Debido a que las placas de tira LED FPC necesitan integrar múltiples componentes LED y circuitos de control, las placas de doble capa pueden realizar de manera más eficiente la conexión de circuitos y la transmisión de señales.​
(3) Color de la máscara de soldadura​
Los colores de la máscara de soldadura de FPC incluyen principalmente amarillo, negro y blanco, cada uno adecuado para diferentes escenarios:​
Máscara de soldadura amarilla: Es aplicable a la mayoría de los productos FPC, como varios productos de cable. Con una gran versatilidad, se utiliza ampliamente en FPC convencionales y algunas placas de tira LED FPC simples.​
Máscara de soldadura negra: A menudo se utiliza en productos FPC de alta gama o aquellos que requieren absorción de luz, como electrónica automotriz, componentes de teléfonos móviles y placas de tira LED FPC. En escenarios de visualización de placas de tira LED FPC, la máscara de soldadura negra puede reducir la interferencia de reflexión de la luz y mejorar el efecto de visualización.​
Máscara de soldadura blanca: Tiene un revestimiento blanco adicional en comparación con el amarillo, con un buen rendimiento de reflexión de la luz. Es adecuado para productos FPC que necesitan reflexión de la luz, como accesorios de iluminación, pantallas LED y productos de belleza médica. En las placas de tira LED FPC, si es necesario mejorar la tasa de utilización de la luz LED, la máscara de soldadura blanca es una opción ideal.​
(4) Grosor de la lámina de cobre​
La selección del grosor de la lámina de cobre para diferentes tipos de FPC es la siguiente:​
FPC de precisión: Para placas de una sola capa, se pueden elegir 18μm (0.5oz) y 35μm (1oz); para placas de doble capa, están disponibles 12μm (0.33oz), 18μm (0.5oz) y 35μm (1oz).​
FPC ordinario: Para placas de una sola capa, se pueden seleccionar 18μm, 25μm, 35μm (1oz) y 50μm; para placas de doble capa, son opcionales 18 - 25μm, 25 - 25μm, 35 - 35μm y 35 - 70μm.​
Las placas de tira LED FPC a menudo eligen lámina de cobre de 18μm o 35μm para equilibrar la conductividad y la flexibilidad. La lámina de cobre de 18μm es adecuada para placas de tira LED FPC con altos requisitos de flexibilidad, mientras que la lámina de cobre de 35μm tiene más ventajas en escenarios de alta corriente.​
(5) Especificaciones del grosor de la lámina de cobre​
FPC de precisión: Las placas de una sola capa pueden elegir 18μm (0.5oz) y 35μm (1oz); las placas de doble capa pueden seleccionar 12μm (0.33oz), 18μm (0.5oz) y 35μm (1oz).​
FPC ordinario: Las placas de una sola capa tienen opciones de 18μm, 25μm, 35μm (1oz) y 50μm; las placas de doble capa pueden ser de 18 - 25μm, 25 - 25μm, 35 - 35μm y 35 - 70μm.​
La selección del grosor de la lámina de cobre para las placas de tira LED FPC debe considerar la carga de corriente y los requisitos de flexibilidad. Para las placas de tira LED FPC de baja potencia, la lámina de cobre de 18μm puede satisfacer las necesidades; para las de alta potencia, la lámina de cobre de 35μm y superior puede garantizar mejor la estabilidad conductiva.​
(6) Ancho/espaciado mínimo de la línea​
Cuanto menor sea el ancho y el espaciado de la línea, mayor será la dificultad en la producción de FPC y mayor será la tasa de defectos. Generalmente se recomienda que el ancho/espaciado mínimo de la línea no sea inferior a 3mil. Este parámetro es particularmente crítico para las placas de tira LED FPC. El control preciso del ancho y el espaciado de la línea en las placas de tira LED FPC afecta directamente su rendimiento conductivo y su vida útil debido a sus circuitos densos.​
II. Proceso de servicio​
(1) Servicios de consultoría​
Con 16 años de enfoque en el diseño, la I+D y la fabricación de FPC y placas de tira LED FPC, podemos proporcionar a los clientes soluciones personalizadas, incluida la optimización de los dibujos de diseño, la orientación sobre el desarrollo de nuevos productos y el soporte técnico relevante, lo que ayuda a los clientes a resolver problemas técnicos en la aplicación de FPC y placas de tira LED FPC.​
(2) Servicios de cotización​
Proporcionamos cotizaciones para muestras o pedidos al por mayor de FPC y placas de tira LED FPC con tecnologías y materiales similares. Confiando en tecnología avanzada y selección optimizada de materiales, logramos ventajas de precio y reducimos en gran medida los costos para los clientes.​
(3) Fortaleza profesional​
La empresa está equipada con equipos y tecnologías de producción avanzados de Alemania, Japón, Taiwán, China y otras regiones, lo que permite la producción profesional y a gran escala de FPC y placas de tira LED FPC. La fábrica cubre un área de casi 20,000 metros cuadrados, con más de 800 empleados y 50 pilares técnicos senior, lo que proporciona una garantía para la producción de alta calidad de FPC y placas de tira LED FPC.​
(4) Servicios de diseño​
Podemos proporcionar a los clientes soluciones de proceso completo para FPC y placas de tira LED FPC. Al aprobar una serie de certificaciones de sistemas internacionales, cubrimos servicios integrales como la producción de sustratos, el diseño de cableado, el diseño de principios, el desarrollo de moldes, el parche, la inserción y la producción de mallas de acero. Con 16 años de acumulación técnica profesional, garantizamos un soporte de diseño confiable para FPC y placas de tira LED FPC.​
(5) Servicios de creación de prototipos​
Nos especializamos en los servicios de creación de prototipos y personalización de FPC y placas de tira LED FPC, equipados con una línea de producción acelerada. Por ejemplo, los prototipos de placas de doble capa FPC (incluidas las placas de doble capa de tira LED FPC) se pueden completar en 5 a 7 días.​
Nota: Todas las imágenes de este sitio web se toman en el sitio. Debido a las diferencias de luz, ángulo de disparo y resolución de la pantalla, puede haber diferencias de color visuales. Como fabricante profesional de placas de circuito con 16 años de historia en China, GongDong HongQi actualiza y mejora productos como FPC y placas de tira LED FPC cada año, centrándose en varios servicios de creación de prototipos y personalización de FPC. Si tiene necesidades de FPC o placas de tira LED FPC, puede informarnos los requisitos específicos y le proporcionaremos soluciones profesionales y servicios integrales que incluyen la producción de sustratos y el diseño de cableado. Bienvenido a consultar en línea o contáctenos por correo electrónico, y nuestro equipo de ventas profesional le brindará servicios personalizados.​
