¿Cómo diseñar una placa PCB?
Somos fabricantes profesionales de placas de circuito impreso flexibles, podemos proporcionar placas de circuito flexibles FPC, circuitos impresos flexibles FPC, placas de circuito impreso HDI, tiras de luz LED SMD, tiras LED COB, diseño de placas PCB, pantallas LED flexibles, PCB electrónicos, ensamblaje de circuitos impresos, ensamblaje de tarjetas de circuito, etc.

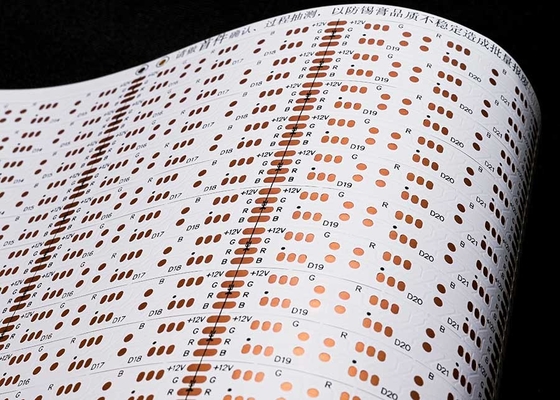

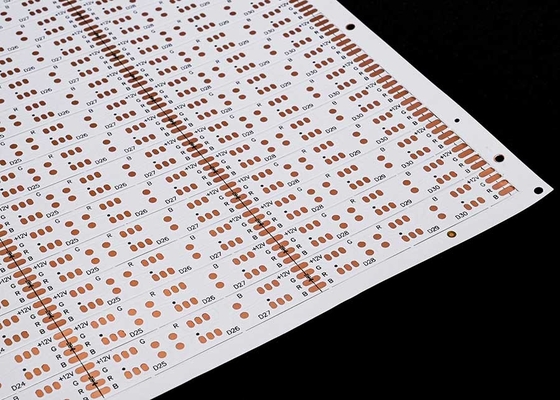

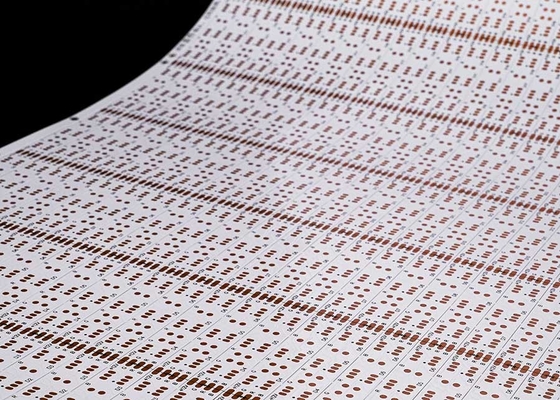

Placa de circuito flexible de tira LED RGB 5050, 30 cuentas de luz, 12 V, doble cara, personalizable

Descripción del producto:

Modelo del producto:HQ40040
Nombre del producto: Placa de circuito de tira LED flexible
Características del producto: Placa de doble capa con película blanca de doble cara, carácter negro, antioxidante OSP

Especificaciones del producto:5050 RGB, 30 cuentas de luz/PCS, 10*503MM, 12V, placa de doble cara, película blanca FPCB

Parámetros de diseño FPC

Principales parámetros técnicos:

1. Acerca de Dimensiones:

FPC de precisión: El tamaño máximo es de 240X500 mm (límite 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material enrollado: ancho máximo 240. longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con la FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, un aumento de vías y forman caminos conductores. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Sugerimos usar amarillo, la película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben la luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de revestimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

Las opciones de panel único FPC de precisión incluyen 18um (0.5oz) y 35um (1oz);

• La placa de doble capa FPC de precisión se puede seleccionar de 12um (0.33oz), 18um (0.5oz) y 35um (1oz).
• El panel único FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Las placas de doble capa FPC ordinarias se pueden seleccionar de 18-25um, 25-25um, 35-35um o 35-70um.
• 5. Ancho de línea/espaciado de línea mínimo

En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda usar al menos 3mil.
