¿Cómo diseñar una placa PCB?

Somos fabricantes profesionales de placas de circuito impreso flexibles, podemos proporcionar placas de circuito flexible FPC, circuitos impresos flexibles FPC, placas de circuito impreso HDI, tiras de luz LED SMD, tiras LED COB, diseño de placa PCB, pantalla LED flexible, PCB electrónica, ensamblaje de circuito impreso, ensamblaje de tarjeta de circuito, etc.

Descripción del Producto:

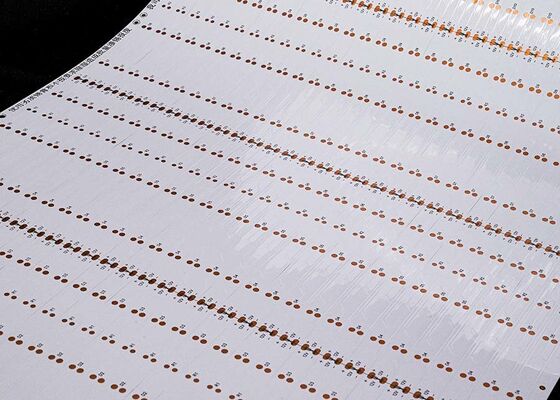

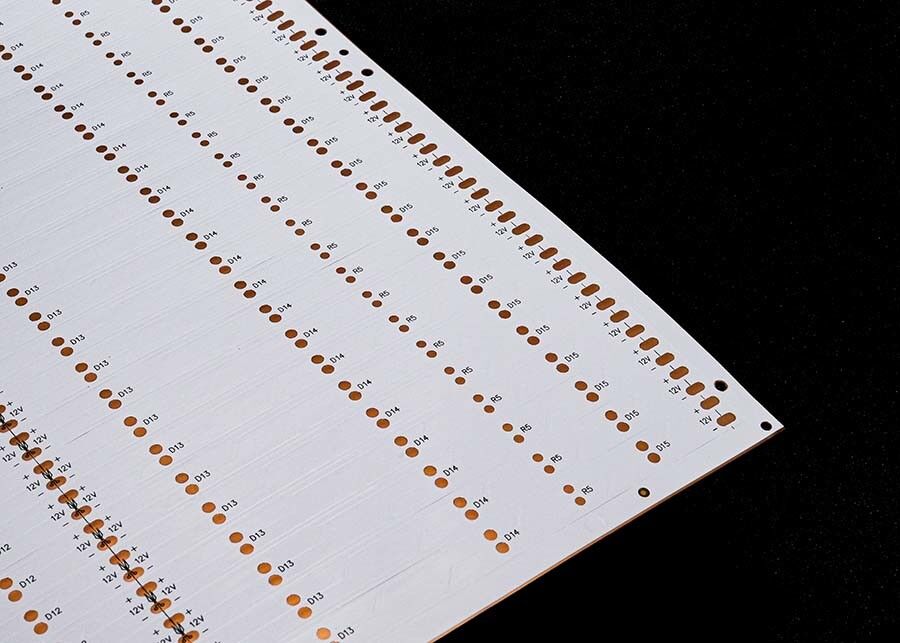

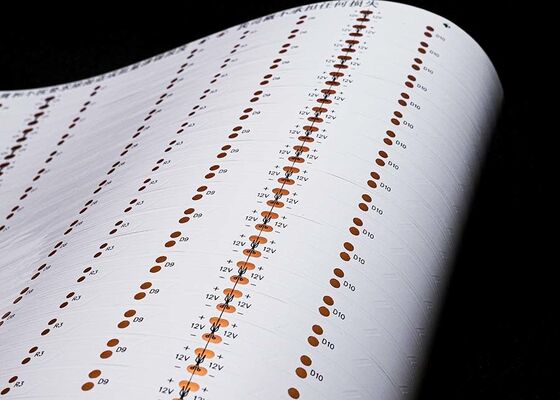

Placa de circuito flexible de la tira de 3528 LED con la película blanca de doble cara y el carácter negro

Modelo de producto:HQ30048

Nombre del producto: Placa de circuito de tira LED flexible

Características del producto: Tablero de doble capa con película blanca de doble cara Black Character OSP Antioxidante

Especificaciones del producto:3528,15LED por pieza, tamaño: 8*503mm, película blanca FPCB de tablero de doble cara de 12V

Parámetros de diseño FPC

Principales parámetros técnicos:

1.Acerca de las dimensiones:

FPC de precisión: el tamaño máximo es 240X500 mm (límite 250X500 mm) y no hay límite para el tamaño mínimo. Tablero de material en rollo: ancho máximo 240. largo máximo 100 metros.

2. Número de capas en el tablero.

• La estructura de la placa de una sola capa es simple y generalmente se usa en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con el FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y rutas conductoras formadas. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Sugiera el uso de película amarilla. La película amarilla es adecuada para la gran mayoría de productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben la luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla y, a menudo, se usa en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Espesor de la lámina de cobre

• Las opciones de panel único Precision FPC incluyen 18um (0,5oz) y 35um (1oz);
• El tablero de precisión de doble capa FPC se puede seleccionar entre 12 um (0,33 oz), 18 um (0,5 oz) y 35 um (1 oz).
• El panel único FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Los tableros de doble capa FPC ordinarios se pueden seleccionar entre 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Ancho de línea/interlineado mínimo

En circunstancias normales, cuanto menor es la dificultad, mayor es la tasa de defectos y, en general, se recomienda utilizar al menos 3 mil.

Proceso de servicio

Certificados y honores

Tenga en cuenta:

Todas las fotos de este sitio son reales. Debido a cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ve puede tener cierto grado de aberración cromática. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en China. Nuestros productos se actualizan y actualizan cada año y nos especializamos en todo tipo de servicios de personalización y fabricación de muestras de FPC. Si está interesado en nuestros productos, cuéntenos sus requisitos, lo ayudaremos a brindar soluciones profesionales, producción de sustratos, cableado, diseño de principios, moldes, parches, complementos y otros servicios integrales.

Comuníquese con nosotros en línea o envíenos un correo electrónico y le brindaremos un servicio personalizado por parte de nuestro equipo de ventas profesional. Gracias por su tiempo.
