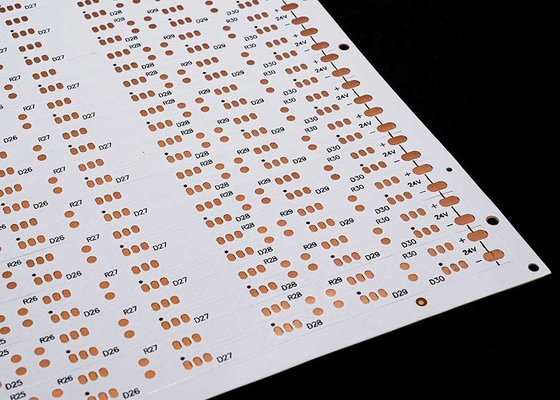

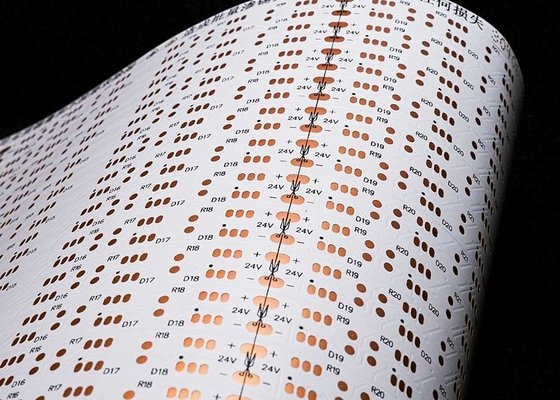

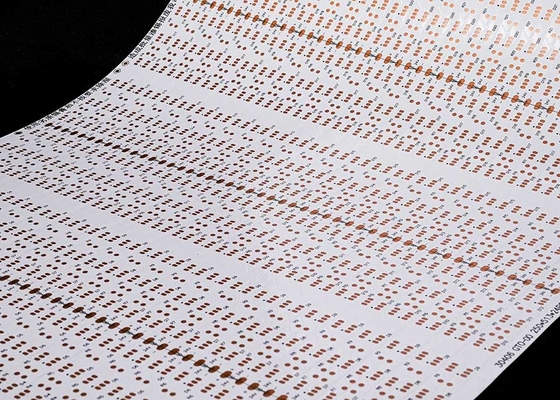

5050 placa de circuito flexible de banda LED con 30 perlas de luz placa de doble capa con FPCB de doble cara

Nuestra compañía puede proporcionar FPC placa de circuito flexible, HDI placas de circuito impreso. SMD led de luz y diseño de placa de PCB.

Descripción del producto:

Modelo de producto:HQ30406
Nombre del producto: Placa de circuito de LED de banda flexible
Características del producto: cartón de doble capa con película blanca de doble cara Negro Caracter OSP Antioxidante

Especificaciones del producto:5050,30LED/PCS, tamaño:10*503mm, 24V placa de doble cara de película blanca FPCB

Parámetros de diseño del FPC

Parámetros técnicos principales:

1. Alrededor Las dimensiones:

Precisión FPC: El tamaño máximo es de 240X500mm (límite250X500mm), y no hay límite para el tamaño mínimo.

2. Número de las capas en el tablero

• La estructura de placa de una sola capa es simple y generalmente se usa en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con el FPC de una sola capa, las placas de doble cara tienen dos capas de papel de cobre, mayores vías y formas conductoras.Instrumentos de automóviles y otros productos.

3Soldado. color de la máscara

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco.Sugiero el uso de amarillo,La película amarilla es adecuada para la gran mayoría de los productos,como varios productos de cable.La película negra se utiliza comúnmente en productos de alta gama o que absorben la luzLa película blanca tiene una capa adicional de revestimiento blanco en comparación con la película amarilla y se utiliza a menudo en productos que requieren reflexión.como los luminarios, pantallas LED, productos de belleza médica, etc.

4. espesor de la lámina de cobre

• Las opciones de panel único de FPC de precisión incluyen 18um (0,5 oz) y 35um (1 oz);
• La placa de doble capa de FPC de precisión se puede seleccionar entre 12um (0,33 oz), 18um (0,5 oz) y 35um (1 oz).
• El panel único de FPC ordinario puede elegir 18um/25um/35um (1 oz)/50um;
• Las tablas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25um, 25-25um, 35-35um o 35-70um.

5Ancho mínimo de línea/espaciado entre líneas

En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda utilizar al menos 3 milímetros.

Proceso de servicio

1Consultoría

16 años de enfoque en el diseño de placas de circuito flexible FPC y la fabricación de I + D, para proporcionar a los clientes soluciones personalizadas, dibujos de diseño,desarrollo de nuevos productos y proporcionar apoyo técnico relacionado.

2- Ofrece.

Citación de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, en gran medida para que los clientes ahorren costos.

3- Profesión

Nuestra empresa tiene Alemania, Japón, Taiwán y otras regiones de equipos avanzados y tecnología de producción, producción profesional, escala.con más de 800 empleados y 50 miembros del personal técnico superior.

4. Diseño

Proporcionar soluciones a los clientes para finalizar una serie de certificación del sistema internacional, puede proporcionar la producción de sustrato, cableado, diseño de principios, molde, parche,servicio de parada única de malla de acero abierta y enchufable, 16 años de precipitación de nivel profesional y técnico, digno de su elección y confianza.

5.Realización de muestras

Nos especializamos en la fabricación de muestras de FPC y servicios de personalización, la compañía tiene una línea de producción acelerada, como: muestras de paneles de circuito flexible pueden completarse en 5-7 días.

Certificados y honores

Por favor, tenga en cuenta:

Debido a los cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ves puede tener cierto grado de aberración cromática.GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en ChinaNuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de FPC de fabricación de muestras y servicios de personalización, si usted está interesado en nuestros productos,Por favor, díganos sus requisitos., le ayudaremos a proporcionar soluciones profesionales, producción de sustrato, cableado, diseño de principios, molde, parche, enchufe y otros servicio de parada única.

por favor póngase en contacto con nosotros en línea o por correo electrónico a nosotros,y le proporcionaremos un servicio de uno a uno de nuestro equipo de ventas profesional.Gracias por su tiempo.
