¿Cómo diseñar una placa PCB?
Somos fabricantes profesionales de placas de circuito impreso flexibles, podemos proporcionar placas de circuito flexibles FPC, circuitos impresos flexibles FPC, placas de circuito impreso HDI, tiras de luz LED SMD, tiras LED COB, diseño de placas PCB, pantallas LED flexibles, PCB electrónicos, ensamblaje de circuitos impresos, ensamblaje de tarjetas de circuito, etc.

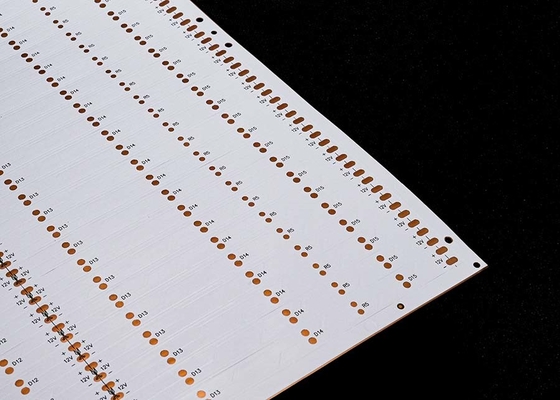

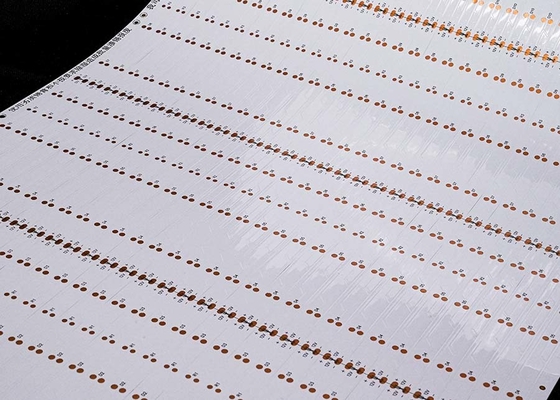

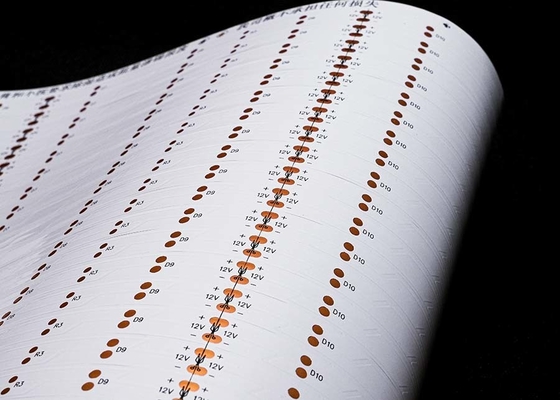

Placa de circuito de tira LED flexible 3528 con película blanca de doble cara y carácter negro

Descripción del producto:

Modelo del producto:HQ30048
Nombre del producto: Placa de circuito de tira LED flexible
Características del producto: Placa de doble capa con película blanca de doble cara Carácter negro Antioxidante OSP

Especificaciones del producto:3528, 15 LED por pieza, Tamaño: 8*503 mm, 12 V placa de doble cara película blanca FPCB

Parámetros de diseño FPC

Principales parámetros técnicos:

1. Acerca de Dimensiones:

FPC de precisión: El tamaño máximo es de 240X500 mm (límite 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material enrollado: ancho máximo 240. longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con la FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, aumentan los orificios pasantes y forman caminos conductores. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Sugerimos usar amarillo, la película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben la luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de revestimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

Las opciones de panel único FPC de precisión incluyen 18um (0.5oz) y 35um (1oz);

• La placa de doble capa FPC de precisión se puede seleccionar de 12um (0.33oz), 18um (0.5oz) y 35um (1oz).
• El panel único FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Las placas de doble capa FPC ordinarias se pueden seleccionar de 18-25um, 25-25um, 35-35um o 35-70um.
• 5. Ancho de línea/espaciado de línea mínimo

En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda usar al menos 3mil.

Proceso de servicio

1. Consultoría

16 años de enfoque en el diseño y la fabricación de I+D de placas de circuito flexibles FPC, para proporcionar a los clientes soluciones personalizadas, diseños, desarrollo de nuevos productos y brindar soporte técnico relacionado.

2. Oferta

Muestra o cotización por lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, en gran medida para que los clientes ahorren costos.

3. Profesión

Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, a escala. Nuestra fábrica cubre un área de casi 20.000 metros cuadrados, con más de 800 empleados y 50 personal técnico principal senior.

4. Diseño

Proporcionar soluciones a los clientes para finalizar una serie de certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, complementos y servicio integral de malla de acero abierta, 16 años de precipitación profesional y técnica, digno de su elección y confianza.

5. Fabricación de muestras

Nos especializamos en la fabricación de muestras FPC y servicios de personalización, la empresa cuenta con una línea de producción acelerada, como: las muestras de doble panel de placa de circuito flexible se pueden completar en 5-7 días.
