Modelo del producto:HQ30086

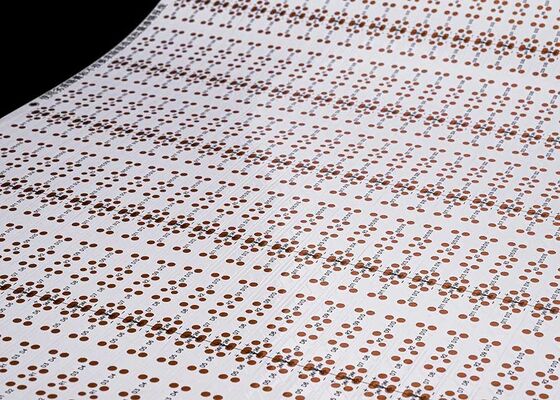

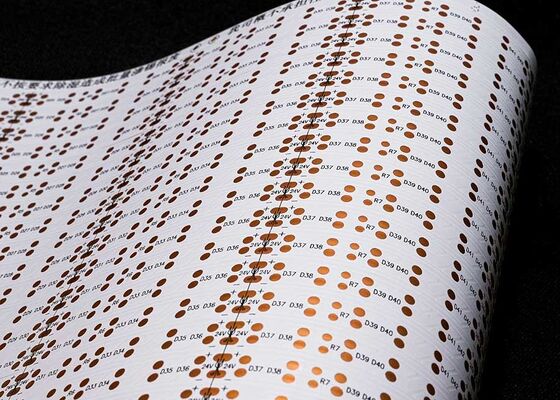

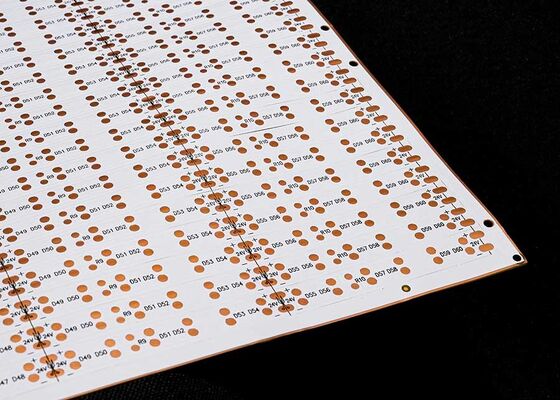

Nombre del producto: Tira de LED flexible con circuito impreso

Características del producto: Placa de doble capa con película blanca de doble cara y caracteres negros OSP antioxidante

Especificaciones del producto:Tira de LED 3528 con circuito flexible, 60 luces por pieza, tamaño: 8*503mm, placa de doble cara de 12V con película blanca FPCB

Parámetros técnicos principales:

1. Sobre las dimensiones:

FPC de precisión: El tamaño máximo es de 240X500 mm (límite de 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material enrollado: ancho máximo 240. longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con las FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y caminos conductores formados. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Se sugiere usar amarillo, la película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cableado. La película negra se usa comúnmente en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

• Las opciones de panel único de FPC de precisión incluyen 18um (0.5oz) y 35um (1oz);
• La placa de doble capa de FPC de precisión se puede seleccionar entre 12um (0.33oz), 18um (0.5oz) y 35um (1oz).
• El panel único de FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Las placas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25um, 25-25um, 35-35um o 35-70um.

5. Ancho de línea/espaciado de línea mínimo

En circunstancias normales, cuanto menor es la dificultad, mayor es la tasa de defectos, y generalmente se recomienda usar al menos 3mil.

1. Consultoría

16 años de enfoque en el diseño y fabricación de I+D de placas de circuito flexible FPC, para proporcionar a los clientes soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico relacionado.

2. Oferta

Cotización de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, para que los clientes ahorren costos.

3. Profesionalismo

Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, escala. Nuestra fábrica cubre un área de casi 20.000 metros cuadrados, con más de 800 empleados y 50 personal técnico de alto nivel.

4. Diseño

Proporcionar soluciones a los clientes para finalizar una serie de certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y malla de acero abierta, servicio integral. 16 años de experiencia profesional y técnica, digno de su elección y confianza.

5. Fabricación de muestras

Nos especializamos en servicios de fabricación y personalización de muestras de FPC, la empresa cuenta con una línea de producción acelerada, como: muestras de placas de doble cara de circuito flexible se pueden completar en 5-7 días.
