Descripción del producto:
Modelo del producto:HQ30087

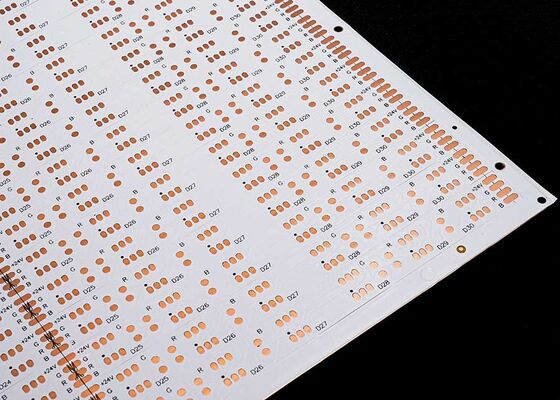

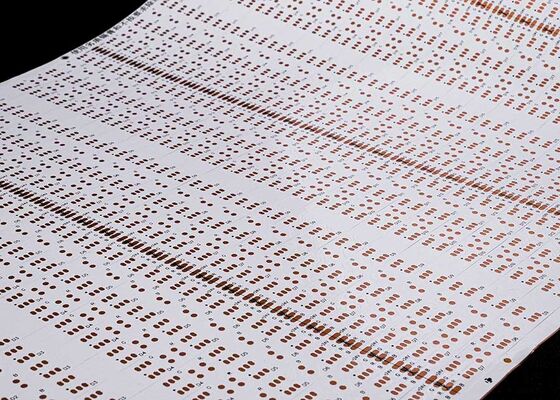

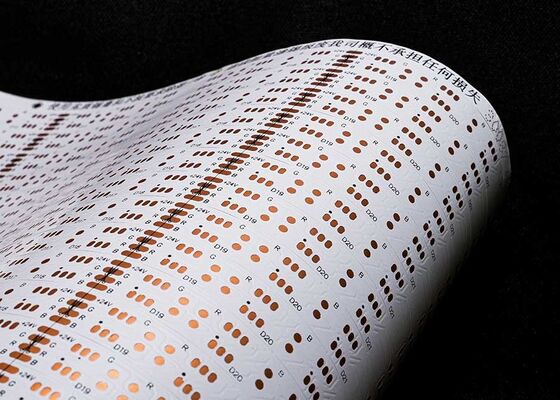

Nombre del producto: Placa de circuito flexible de tira LED
Características del producto: Placa de doble capa con película blanca de doble cara, caracteres negros OSP antioxidante

Especificaciones del producto:
Placa de circuito flexible de tira LED RGB 5050, 30 beats de luz por pieza, tamaño: 10*503 mm, placa de doble cara de 24 V con película blanca FPCB

Parámetros de diseño de FPC

Parámetros técnicos principales:

1. Sobre las dimensiones:
FPC de precisión: El tamaño máximo es de 240X500 mm (límite de 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material enrollado: ancho máximo 240. Longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con las FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y caminos conductores formados. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura
Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Se sugiere usar amarillo. La película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cableado. La película negra se usa comúnmente en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

• Las opciones de panel único de FPC de precisión incluyen 18 um (0.5 oz) y 35 um (1 oz);
• La placa de doble capa de FPC de precisión se puede seleccionar entre 12 um (0.33 oz), 18 um (0.5 oz) y 35 um (1 oz).
• El panel único de FPC ordinario puede elegir 18 um/25 um/35 um (1 oz)/50 um;
• Las placas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Ancho de línea/espaciado de línea mínimo
En circunstancias normales, cuanto menor es la dificultad, mayor es la tasa de defectos, y generalmente se recomienda usar al menos 3 mil.

Proceso de servicio

1. 1. Consulta
   16 años de enfoque en el diseño y la fabricación de I+D de placas de circuito flexible FPC, para proporcionar a los clientes soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico relacionado.

2. 2. Oferta
   Cotización de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, para que los clientes ahorren costos.

3. 3. Profesionalismo
   Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, escala. Nuestra fábrica cubre un área de casi 20.000 metros cuadrados, con más de 800 empleados y 50 personal técnico de alto nivel.

4. 4. Diseño
   Proporcionar soluciones a los clientes para finalizar una serie de certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y apertura de mallas de acero, servicio integral. 16 años de acumulación de nivel profesional y técnico, digno de su elección y confianza.

5. 5. Fabricación de muestras
   Nos especializamos en servicios de fabricación y personalización de muestras de FPC. La empresa cuenta con una línea de producción acelerada, como: muestras de paneles duales de placas de circuito flexible que se pueden completar en 5-7 días.
