Placa de circuito de tira LED flexible de doble capa de 12V con antioxidante OSP para aplicaciones FPCB de alta calidad

Name: Placa de circuito de tira LED flexible de doble capa de 12V con antioxidante OSP para aplicaciones FPCB de alta calidad
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ30145
Availability: InStock

Nombre De La Marca:	HONGQI
Número De Modelo:	HQ30145
Cuota De Producción:	500 piezas
Precio:	Negociable
Tiempo De Entrega:	Entre 8 y 15 días hábiles
Condiciones De Pago:	L/C, D/A, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Guangdong, China

Certificación:

UL E477885 IATF16949 GB/T13485

Material aislante:

Detalles de empaquetado:

Embalado con fuertes cajas de papel

Capacidad de la fuente:

100000 piezas por mes

Resaltar:

Panel de FPCB para la tira de LED

El uso de la placa de FPCB para LED 2025

Descripción del producto

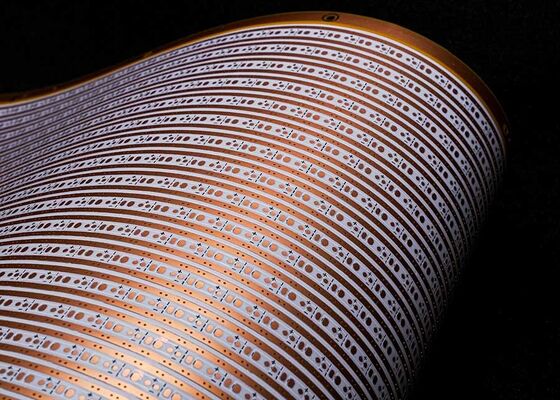

Placa de Circuito Flexible LED 2025 75 Puntos de Luz Placa de Doble Capa FPCB

Placa de circuito de tira LED flexible de doble capa de 12V con antioxidante OSP para aplicaciones FPCB de alta calidad 0

Descripción del producto:

Modelo del producto:HQ30145
Nombre del producto: Placa de Circuito Flexible LED
Características del producto:2025-75leds/PCS-6.8*501.5-12V
Placa de doble capa con película blanca de doble cara, caracteres negros, OSP antioxidante

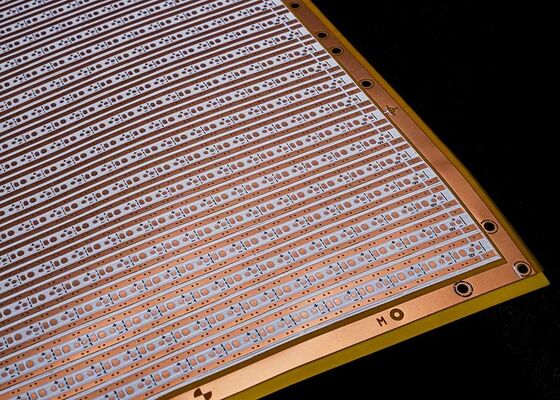

Especificaciones del producto:2025Placa de Circuito Flexible LED, 75 puntos de luz por pieza, tamaño: 6.8*501.5mm, Placa de doble cara de 12V con película blanca FPCB
Placa de circuito de tira LED flexible de doble capa de 12V con antioxidante OSP para aplicaciones FPCB de alta calidad 1

Parámetros de diseño de FPC

Parámetros técnicos principales:

1. Sobre las dimensiones:

FPC de precisión: El tamaño máximo es de 240X500 mm (límite de 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material enrollado: ancho máximo 240 mm, longitud máxima 100 metros.

2. Número de capas en la placa

La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
En comparación con las FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y caminos conductores formados. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura

Los colores de la máscara de soldadura de las FPC son amarillo, negro y blanco. Se sugiere usar amarillo. La película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cableado. La película negra se usa comúnmente en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

Las opciones de panel único de FPC de precisión incluyen 18 um (0.5 oz) y 35 um (1 oz);
La placa de doble capa de FPC de precisión se puede seleccionar entre 12 um (0.33 oz), 18 um (0.5 oz) y 35 um (1 oz).
El panel único de FPC ordinario puede elegir 18 um/25 um/35 um (1 oz)/50 um;
Las placas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25 um, 25-25 um, 35-35 um o 35-70 um.

5. Ancho de línea/espaciado de línea mínimo

En circunstancias normales, cuanto menor es la dificultad, mayor es la tasa de defectos, y generalmente se recomienda usar al menos 3 mil.
Placa de circuito de tira LED flexible de doble capa de 12V con antioxidante OSP para aplicaciones FPCB de alta calidad 5

Proceso de servicio

1. Consulta

16 años de enfoque en el diseño y fabricación de I+D de placas de circuito flexible FPC, para proporcionar a los clientes soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y proporcionar soporte técnico relacionado.

2. Oferta

Cotización de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, para que los clientes ahorren costos en gran medida.

3. Profesionalismo

Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, escala. Nuestra fábrica cubre un área de casi 20.000 metros cuadrados, con más de 800 empleados y 50 personal técnico de alto nivel.

4. Diseño

Proporcionar soluciones a los clientes para finalizar una serie de certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y mallas de acero abiertas, servicio integral. 16 años de experiencia profesional y técnica, digno de su elección y confianza.

5. Fabricación de muestras

Nos especializamos en servicios de fabricación y personalización de muestras de FPC. La empresa cuenta con una línea de producción acelerada, por ejemplo: las muestras de placas dobles de circuito flexible se pueden completar en 5-7 días.

Placa de circuito de tira LED flexible de doble capa de 12V con antioxidante OSP para aplicaciones FPCB de alta calidad 10

Certificados y Honores

Placa de circuito de tira LED flexible de doble capa de 12V con antioxidante OSP para aplicaciones FPCB de alta calidad 16

Por favor, tenga en cuenta:

Todas las fotos de este sitio son reales. Debido a cambios en la iluminación y la resolución de la pantalla, la imagen que ve puede tener un cierto grado de aberración cromática. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en China. Nuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de servicios de fabricación y personalización de muestras de FPC. Si está interesado en nuestros productos, díganos sus requisitos, le ayudaremos a proporcionar soluciones profesionales, producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y otros servicios integrales.
por favor contáctenos en línea o envíenos un correo electrónico, y le proporcionaremos un servicio uno a uno de nuestro equipo de ventas profesional. Gracias por su tiempo.
