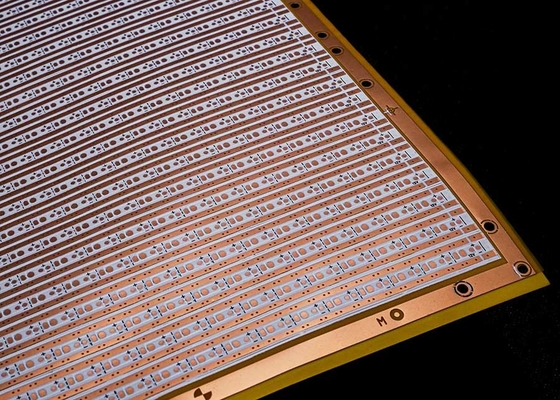

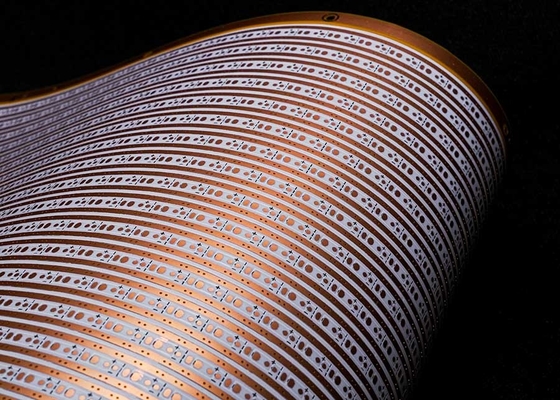

2025 Placa de circuito flexible de tira LED 75 Beats de luz Placa de doble capa FPCB

Descripción del producto:

Modelo del producto: HQ30145
Nombre del producto: Placa de circuito flexible de tira LED
Características del producto: 2025-75leds/PCS-6.8*501.5-12V

Placa de doble capa con película blanca de doble cara Carácter negro Antioxidante OSP

Especificaciones del producto: 2025Placa de circuito flexible de tira LED, 75 beats de luz por pieza, tamaño: 6.8*501.5mm, 12V placa de doble cara película blanca FPCB

Parámetros de diseño FPC

Principales parámetros técnicos:

1. Acerca de Dimensiones:

FPC de precisión: El tamaño máximo es 240X500mm (límite 250X500mm), y no hay límite para el tamaño mínimo. Placa de material en rollo: ancho máximo 240. longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con la FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, aumentan los orificios pasantes y forman caminos conductores. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Sugerimos usar amarillo, la película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben la luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de revestimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

Las opciones de panel único FPC de precisión incluyen 18um (0.5oz) y 35um (1oz);

• La placa de doble capa FPC de precisión se puede seleccionar entre 12um (0.33oz), 18um (0.5oz) y 35um (1oz).
• El panel único FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Las placas de doble capa FPC ordinarias se pueden seleccionar entre 18-25um, 25-25um, 35-35um o 35-70um.
• 5. Ancho de línea/espaciado de línea mínimo

En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda usar al menos 3mil.

Proceso de servicio

1. Consultoría

16 años de enfoque en el diseño y la fabricación de I+D de placas de circuito flexible FPC, para proporcionar a los clientes soluciones personalizadas, diseños, desarrollo de nuevos productos y brindar el soporte técnico relacionado.

2. Oferta

Muestra o cotización por lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, para que los clientes ahorren costos.

3. Profesión

Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, a escala. Nuestra fábrica cubre un área de casi 20,000 metros cuadrados, con más de 800 empleados y 50 personal técnico de alto nivel.

4. Diseño

Proporcionar soluciones a los clientes para finalizar una serie de certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, complementos y servicio integral de malla de acero abierta, 16 años de precipitación profesional y técnica, digno de su elección y confianza.

5. Fabricación de muestras

Nos especializamos en la fabricación de muestras FPC y servicios de personalización, la empresa cuenta con una línea de producción acelerada, como: las muestras de doble panel de placa de circuito flexible se pueden completar en 5-7 días.

Certificados y Honores

Tenga en cuenta:

Todas las fotos en este sitio son reales. Debido a los cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ve puede tener cierto grado de aberración cromática. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en China. Nuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de fabricación de muestras FPC y servicios de personalización, Si está interesado en nuestros productos, díganos sus requisitos, lo ayudaremos a proporcionar soluciones profesionales, producción de sustratos, cableado, diseño de principios, moldes, parches, complementos y otros servicios integrales.

contáctenos en línea o envíenos un correo electrónico,

y le brindaremos un servicio personalizado de nuestro equipo de ventas profesional.Gracias por su tiempo.
