¿Cómo diseñar una placa de circuito impreso flexible?
Somos fabricantes profesionales de placas de circuito impreso flexibles, podemos proporcionar placas de circuito flexible FPC, circuito impreso flexible FPC, placa de circuito impreso HDI, tira de luz LED SMD, tira LED COB, diseño de placa PCB, pantalla LED flexible, circuito electrónico PCB, ensamblaje de circuito impreso, ensamblaje de tarjeta de circuito, etc.

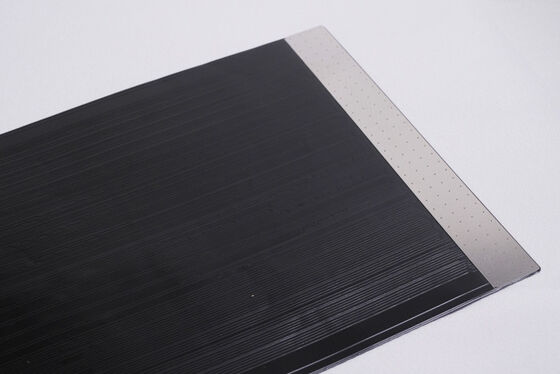

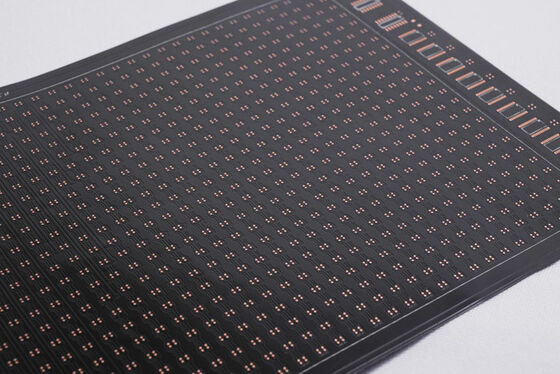

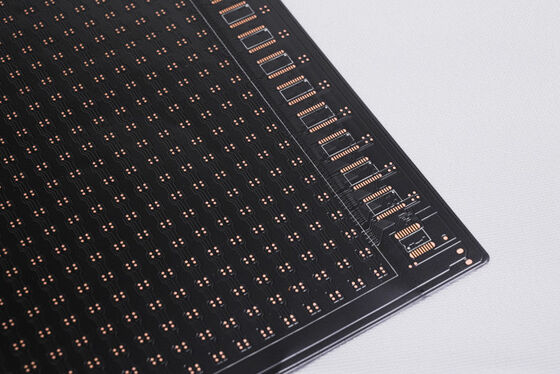

Ensamblaje de placa de circuito electrónico FPC de pantalla LED flexible con texto negro
Descripción del producto:
Modelo del producto:HQ050
Nombre del producto:FPC de pantalla LED flexible
Características del producto: Placa de circuito de doble capa, película negra de doble cara, texto negro, superficie chapada en oro
Especificaciones del producto:
1. Somos el fabricante de FPC y PCB flexibles, según sus necesidades para personalizar diferentes espesores de material y requisitos de proceso, tira de luz LED FPC, FPC de precisión, tira LED colorida FPC y otras placas de circuito flexibles LED con una sola cara, doble cara y multicapa.
2. Buena flexibilidad y resistencia a la flexión
La fábrica cuenta con un probador de flexión profesional, cada lote de materiales a través de
Decenas de miles de pruebas de flexión antes de la producción en masa para garantizar la calidad del producto.
Parámetros de diseño de FPC
Parámetros técnicos principales:
1. Sobre las dimensiones:
FPC de precisión: El tamaño máximo es de 240X500 mm (límite de 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material en rollo: ancho máximo 240. Longitud máxima 100 metros.
2. Número de capas en la placa
- La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
- En comparación con las FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y caminos conductores formados. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.
3. Color de la máscara de soldadura
Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Se sugiere usar amarillo, la película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.
4. Espesor de la lámina de cobre
- Las opciones de panel único de FPC de precisión incluyen 18 um (0.5 oz) y 35 um (1 oz);
- La placa de doble capa de FPC de precisión se puede seleccionar entre 12 um (0.33 oz), 18 um (0.5 oz) y 35 um (1 oz).
- El panel único de FPC ordinario puede elegir 18 um/25 um/35 um (1 oz)/50 um;
- Las placas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25 um, 25-25 um, 35-35 um o 35-70 um.
5. Ancho de línea/espacio de línea mínimo
En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda usar al menos 3 mil.
Proceso de servicio
- Consultoría
16 años de enfoque en el diseño y fabricación de I+D de placas de circuito impreso flexibles FPC, para proporcionar a los clientes soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y proporcionar soporte técnico relacionado.
- Oferta
Cotización de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, para que los clientes ahorren costos.
- Profesionalidad
Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, escala. Nuestra fábrica cubre un área de casi 20.000 metros cuadrados, con más de 800 empleados y 50 personal técnico de alto nivel.
- Diseño
Proporcionar soluciones a los clientes para finalizar varias certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y malla de acero abierta, servicio integral, 16 años de experiencia profesional y técnica, digno de su elección y confianza.
- Fabricación de muestras
Nos especializamos en servicios de fabricación y personalización de muestras de FPC, la empresa cuenta con una línea de producción acelerada, como: muestras de placas de doble cara de circuito impreso flexible se pueden completar en 5-7 días.
Certificados y honores
Tenga en cuenta:
Todas las fotos de este sitio son reales. Debido a cambios en la iluminación, y la resolución de la pantalla, la imagen que ve puede tener un cierto grado de aberración cromática. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en China. Nuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de servicios de fabricación y personalización de muestras de FPC. Si está interesado en nuestros productos, díganos sus requisitos, le ayudaremos a proporcionar soluciones profesionales, producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y otros servicios integrales.
Por favor, contáctenos en línea o envíenos un correo electrónico, y le proporcionaremos un servicio individualizado de nuestro equipo de ventas profesional. Gracias por su tiempo.
