Placa de Circuito Impreso FPC para Pantalla LED Flexible con Placa de Circuito de Doble Capa y Nivel de Protección contra Incendios V0 para Servicios Personalizados

Placa de Circuito Impreso FPC para Pantalla LED Flexible con Placa de Circuito de Doble Capa y Nivel de Protección contra Incendios V0 para Servicios Personalizados

Nombre De La Marca:	HONGQI
Número De Modelo:	HQ045
Cuota De Producción:	500 piezas
Precio:	Negociable
Tiempo De Entrega:	Negociable
Condiciones De Pago:	L/C, D/A, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Guangdong, China

Certificación:

UL E477885 IATF16949 GB/T13485

Material aislante:

resina organica

Materiales Básicos:

Cobre

Número de capas::

Doble cara

Espesor de la capa de aislamiento::

placa delgada

Tecnología de procesamiento:

papel de aluminio enrollado

Propiedades de retardantes de llama::

Nivel de protección contra incendios V0

Espesor de la placa:

0,25 mm ± 0,05

Método de comercialización:

Ventas directas de fábrica

Resina aislante:

Resina de poliimida (PI)

Espesor del aislamiento:

tablero convencional

Otro servicio:

soporte de servicios personalizados

Rigidez mecánica::

Flexible

campo de aplicación:

Utilizado en equipos médicos, belleza y salud, teléfonos móviles, instrumentos automotrices e ilumin

Detalles de empaquetado:

Embalado con fuertes cajas de papel

Capacidad de la fuente:

100000 piezas por mes

Resaltar:

Placa de circuito de pantalla LED de alto contraste

Placa de circuito de pantalla LED de centros comerciales

Los eventos al aire libre LED placa de circuito de pantalla

Descripción del producto

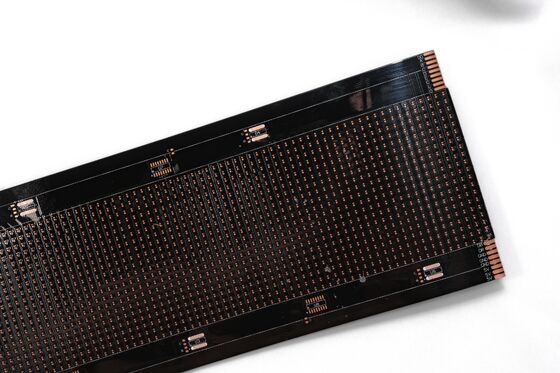

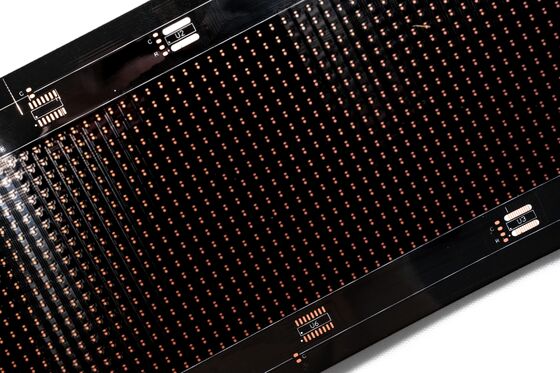

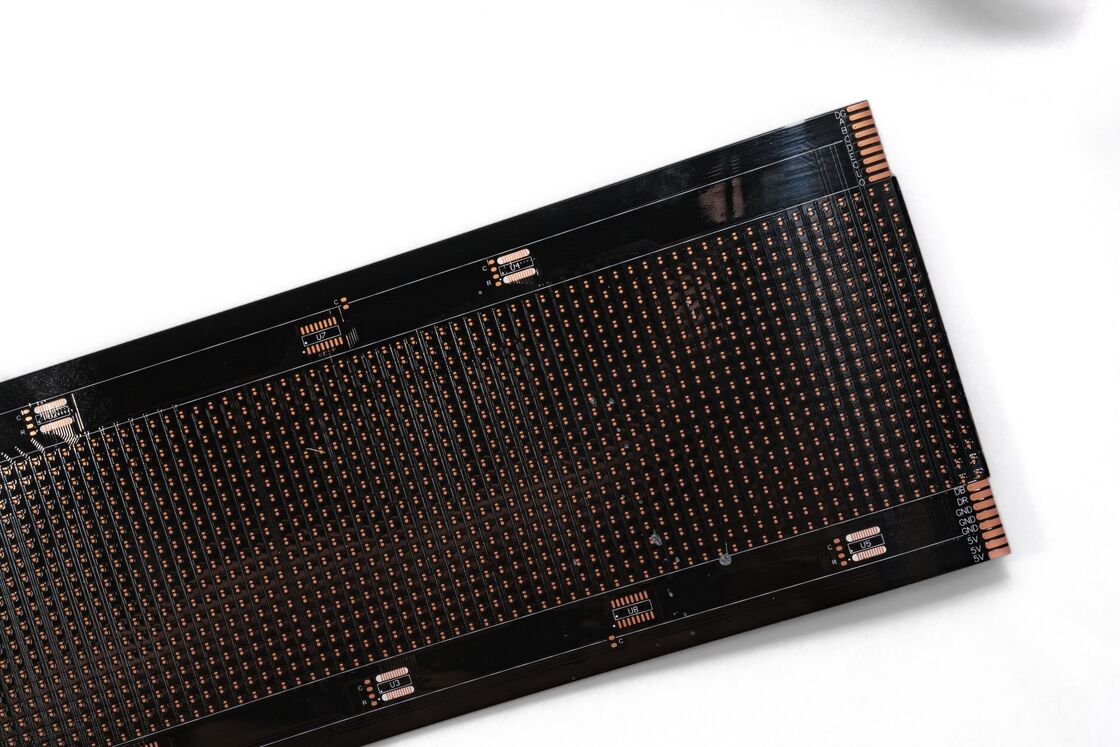

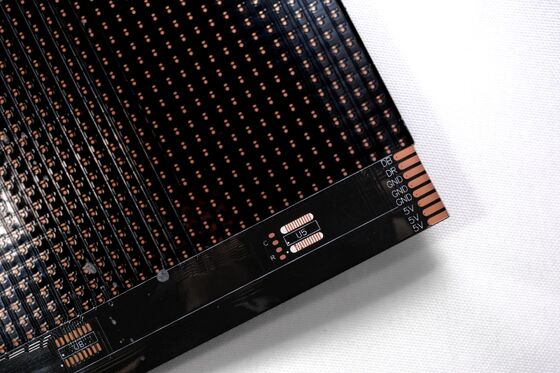

Placa de circuito de pantalla flexible de LED FPC

Somos fabricantes profesionales de placas de circuito impreso flexibles, proporcionando placas de circuito flexibles FPC, circuitos impresos flexibles FPC, placas de circuito impreso HDI, SMD LED tiras de luz,Las bandas de LED COB, diseño de placas de PCB, pantallas de visualización LED flexibles, PCB electrónicos, ensamblaje de circuitos impresos y servicios de ensamblaje de tarjetas de circuito.

Especificaciones del producto

Modelo de producto:HQ045
Nombre del producto:FPC de pantalla de pantalla flexible con LED
Características del producto:Placa de circuitos de doble capa, película negra de dos lados, texto negro, antioxidante OSP en la superficie

FPC de banda de luz LED personalizable, FPC de precisión y FPC de banda de luz LED colorida con configuraciones de una sola, doble y múltiples capas
Excelente flexibilidad y resistencia a la flexión: todos los materiales se someten a decenas de miles de pruebas de flexión antes de la producción en masa

Parámetros de diseño de FPC

Las dimensiones

Precisión FPC: Tamaño máximo 240×500 mm (límite 250×500 mm), sin límite mínimo de tamaño
Placa de material de rodillo: anchura máxima de 240 mm, longitud máxima de 100 metros

Capas de tablero

Placas de una sola capa: estructura simple, ideal para el control industrial, instrumentos electrónicos y otras aplicaciones con circuitos relativamente simples
Tablas de doble cara: Cuentan con dos capas de papel de cobre con vías y vías conductoras aumentadas, comúnmente utilizadas en teléfonos móviles, instrumentos automotrices y otros productos avanzados

Los colores de las máscaras de soldadura

El color	Aplicaciones
Amarillo	Adecuado para la mayoría de los productos, incluidas varias aplicaciones de cables
Negro	Comúnmente utilizado en productos de alta gama o que absorben la luz, como automóviles, teléfonos móviles y pantallas LED
Blanco	Cuenta con recubrimiento blanco adicional para aplicaciones reflectantes, incluidos los accesorios de iluminación, pantallas LED y productos de belleza médica

espesor de la lámina de cobre

Tipo de tablero	Opciones de espesor disponibles
FPC de precisión de panel único	18um (0,5 oz), 35um (1 oz)
Tabla de doble capa de FPC de precisión	12um (0,33 oz), 18um (0,5 oz), 35um (1 oz)
Panel único de FPC ordinario	18um, 25um, 35um (1 oz), 50um
Placas de doble capa de FPC ordinarias	18-25um, 25-25um, 35-35um, 35-70um

Ancho mínimo de línea/espaciado entre líneas

Por lo general, se recomienda un mínimo de 3 milímetros.

Proceso de servicio

Consultoría

16 años de experiencia en el diseño de placas de circuitos flexibles FPC y la fabricación de I + D, proporcionando soluciones personalizadas, dibujos de diseño, desarrollo de nuevos productos y soporte técnico.

Citación

Precios competitivos para las muestras o la producción por lotes que utilizan tecnología y materiales avanzados, lo que reduce significativamente los costes del cliente.

Fabricación profesional

Equipo avanzado de Alemania, Japón y Taiwán. La fábrica cubre 20.000 metros cuadrados con más de 800 empleados y 50 personal técnico senior.

Servicios de diseño

Servicio completo de una sola parada que incluye la producción de sustratos, cableado, diseño de principios, creación de moldes, SMT, componentes a través de agujeros y desarrollo de plantillas con 16 años de experiencia técnica.

Fabricación de muestras

Fabricación de muestras especializadas de FPC y personalización con líneas de producción aceleradas. Muestras de doble capa de placas de circuitos flexibles completadas en 5-7 días.

Certificados y honores

Por favor, tenga en cuenta:Todas las fotos de este sitio son auténticas, pero pueden haber pequeñas variaciones de color debido a las condiciones de iluminación, ángulos de disparo y diferencias en la resolución de la pantalla.GongDong HongQi es un fabricante profesional de circuitos con 16 años de experiencia en ChinaNuestros productos se actualizan continuamente y se actualizan anualmente. Nos especializamos en varios servicios de fabricación de muestras y personalización de FPC. Si está interesado en nuestros productos,Por favor, comparta sus requisitos - vamos a proporcionar soluciones profesionales incluyendo la producción de sustrato, cableado, diseño de principios, creación de moldes, SMT, componentes a través de agujeros y servicios integrales de una sola parada.

Las etiquetas:

Placas de circuitos impresos flexibles

Placa de circuitos de doble capa

FPC de banda de LED
