Pantalla LED Flexible FPC Placa de Circuito de Pantalla LED con Placa de Circuito de Doble Capa y Nivel de Protección contra Incendios V0 para Servicios Personalizados

Pantalla LED Flexible FPC Placa de Circuito de Pantalla LED con Placa de Circuito de Doble Capa y Nivel de Protección contra Incendios V0 para Servicios Personalizados

Nombre De La Marca:	HONGQI
Número De Modelo:	HQ045
Cuota De Producción:	500 piezas
Precio:	Negociable
Tiempo De Entrega:	Negociable
Condiciones De Pago:	L/C, D/A, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Guangdong, China

Certificación:

UL E477885 IATF16949 GB/T13485

Material aislante:

resina organica

Materiales Básicos:

Cobre

Número de capas::

Doble cara

Espesor de la capa de aislamiento::

placa delgada

Tecnología de procesamiento:

papel de aluminio enrollado

Propiedades de retardantes de llama::

Nivel de protección contra incendios V0

Espesor de la placa:

0,25 mm ± 0,05

Método de comercialización:

Ventas directas de fábrica

Resina aislante:

Resina de poliimida (PI)

Espesor del aislamiento:

tablero convencional

Otro servicio:

soporte de servicios personalizados

Rigidez mecánica::

Flexible

campo de aplicación:

Utilizado en equipos médicos, belleza y salud, teléfonos móviles, instrumentos automotrices e ilumin

Detalles de empaquetado:

Embalado con fuertes cajas de papel

Capacidad de la fuente:

100000 piezas por mes

Resaltar:

Placa de circuito de pantalla LED de alto contraste

Placa de circuito de pantalla LED de centros comerciales

Los eventos al aire libre LED placa de circuito de pantalla

Descripción del producto

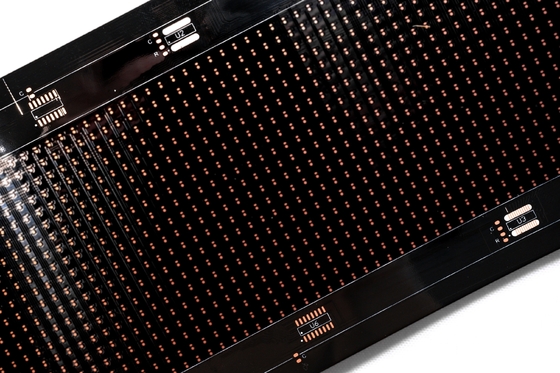

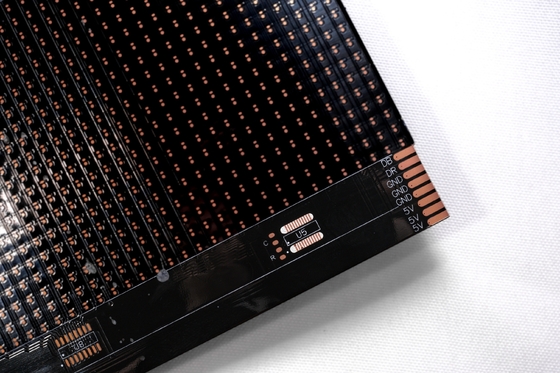

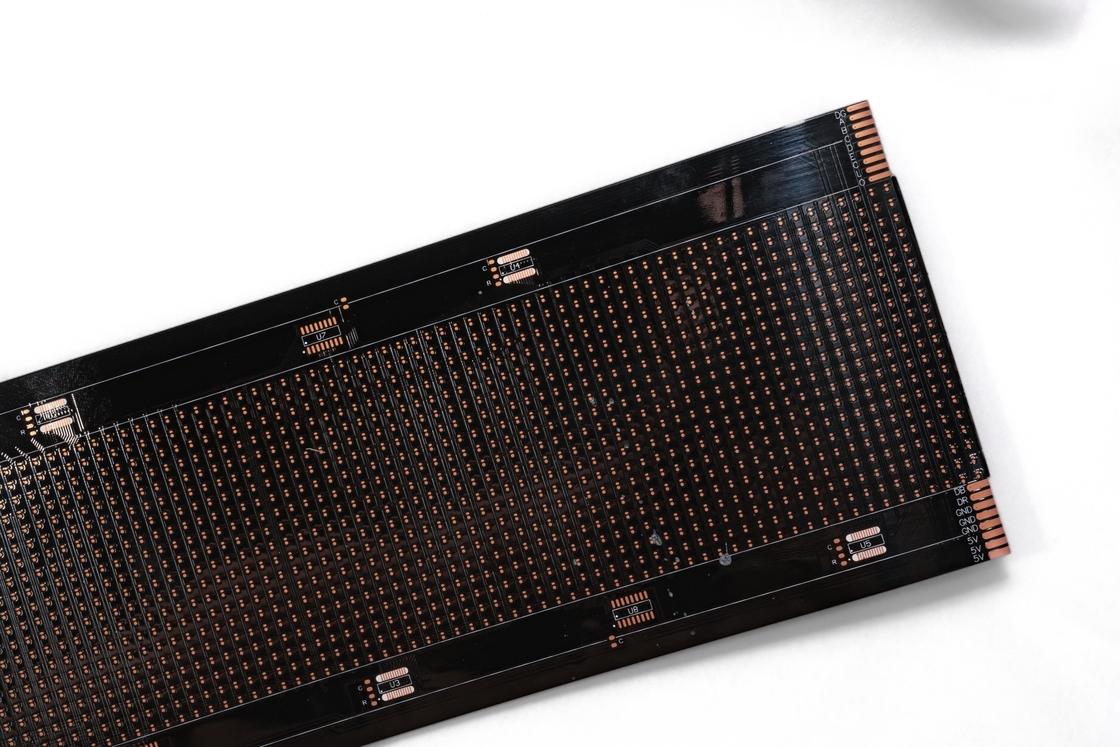

Pantalla LED Flexible FPC Placa de Circuito LED

Somos fabricantes profesionales de placas de circuito impreso flexibles, que ofrecemos placas de circuito impreso flexibles FPC, circuitos impresos flexibles FPC, placas de circuito impreso HDI, tiras de luces LED SMD, tiras LED COB, diseño de placas PCB, pantallas LED flexibles, PCBs electrónicos, ensamblaje de placas de circuito impreso y servicios de ensamblaje de tarjetas de circuito.

Especificaciones del Producto

Modelo del Producto: HQ045
Nombre del Producto: Pantalla LED Flexible FPC
Características del Producto: Placa de circuito de doble capa, película negra de doble cara, texto negro, antioxidante OSP en la superficie

FPC personalizable para tiras de luces LED, FPC de precisión y FPC para tiras de LED de colores con configuraciones de una, dos y múltiples capas
Excelente flexibilidad y resistencia a la flexión: todos los materiales se someten a decenas de miles de pruebas de flexión antes de la producción en masa

Parámetros de Diseño de FPC

Dimensiones

FPC de precisión: Tamaño máximo 240×500mm (límite 250×500mm), sin límite de tamaño mínimo
Placa de material en rollo: Ancho máximo 240mm, longitud máxima 100 metros

Capas de la Placa

Placas de una sola capa: Estructura simple, ideal para control industrial, instrumentos electrónicos y otras aplicaciones con circuitos relativamente simples
Placas de doble cara: Cuentan con dos capas de lámina de cobre con vías y rutas conductoras aumentadas, comúnmente utilizadas en teléfonos móviles, instrumentos automotrices y otros productos avanzados

Colores de la Máscara de Soldadura

Color	Aplicaciones
Amarillo	Adecuado para la mayoría de los productos, incluidas diversas aplicaciones de cableado
Negro	Comúnmente utilizado en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles y pantallas LED
Blanco	Presenta un recubrimiento blanco adicional para aplicaciones reflectantes, incluyendo accesorios de iluminación, pantallas LED y productos de belleza médica

Grosor de la Lámina de Cobre

Tipo de Placa	Opciones de Grosor Disponibles
Panel Único FPC de Precisión	18um (0.5oz), 35um (1oz)
Placa de Doble Capa FPC de Precisión	12um (0.33oz), 18um (0.5oz), 35um (1oz)
Panel Único FPC Ordinario	18um, 25um, 35um (1oz), 50um
Placas de Doble Capa FPC Ordinarias	18-25um, 25-25um, 35-35um, 35-70um

Ancho/Espaciado Mínimo de Línea

Generalmente se recomienda un mínimo de 3mil. Dimensiones más pequeñas aumentan la dificultad y las tasas de defectos.

Proceso de Servicio

Consultoría

16 años de experiencia en diseño y fabricación de I+D de placas de circuito impreso flexibles FPC, ofreciendo soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico.

Cotización

Precios competitivos para muestras o producción por lotes utilizando tecnología y materiales avanzados, reduciendo significativamente los costos del cliente.

Fabricación Profesional

Equipos avanzados de Alemania, Japón y Taiwán. La fábrica cubre 20.000 metros cuadrados con más de 800 empleados y 50 técnicos superiores.

Servicios de Diseño

Servicio integral de una sola parada que incluye producción de sustratos, cableado, diseño de principios, creación de moldes, SMT, componentes de orificio pasante y desarrollo de plantillas con 16 años de experiencia técnica.

Fabricación de Muestras

Fabricación y personalización especializada de muestras FPC con líneas de producción aceleradas. Muestras de placas de circuito impreso flexibles de doble capa completadas en 5-7 días.

Certificados y Honores

Tenga en cuenta: Todas las fotos de este sitio son auténticas. Pueden ocurrir variaciones menores de color debido a las condiciones de iluminación, los ángulos de disparo y las diferencias en la resolución de la pantalla. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de experiencia en China. Nuestros productos se actualizan y mejoran continuamente cada año. Nos especializamos en diversos servicios de fabricación y personalización de muestras FPC. Si está interesado en nuestros productos, comparta sus requisitos y le proporcionaremos soluciones profesionales que incluyen producción de sustratos, cableado, diseño de principios, creación de moldes, SMT, componentes de orificio pasante y servicios integrales de una sola parada. Contáctenos en línea o por correo electrónico para un servicio personalizado de nuestro equipo de ventas profesional.

Las etiquetas:

Placas de circuitos impresos flexibles

Placa de circuitos de doble capa

FPC de banda de LED
