Detalles de los productos

En casa Productos

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED

Nombre De La Marca:	HONGQI
Número De Modelo:	HQ011
Cuota De Producción:	500 piezas
Precio:	Negociable
Tiempo De Entrega:	Negociable
Condiciones De Pago:	L/C, D/A, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Guangdong, China

Certificación:

UL E477885 IATF16949 GB/T13485

Material aislante:

resina organica

Detalles de empaquetado:

Embalado con fuertes cajas de papel

Capacidad de la fuente:

100000 piezas por mes

Resaltar:

Placa de circuito flexible a medida

Placa de circuito flexible para uso médico

Placas de circuitos flexibles para el sector aeroespacial

Descripción del producto

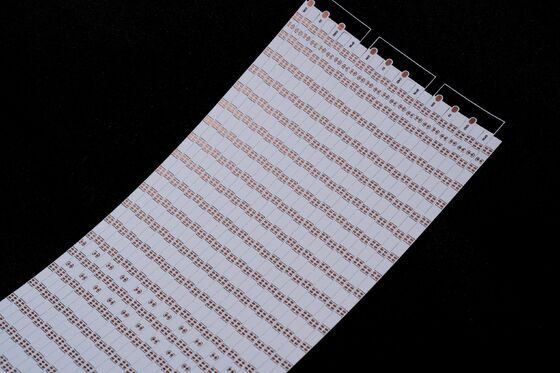

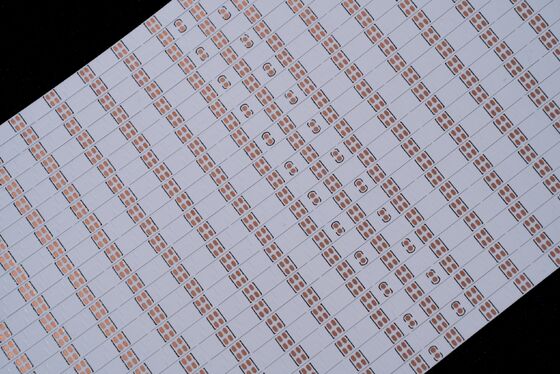

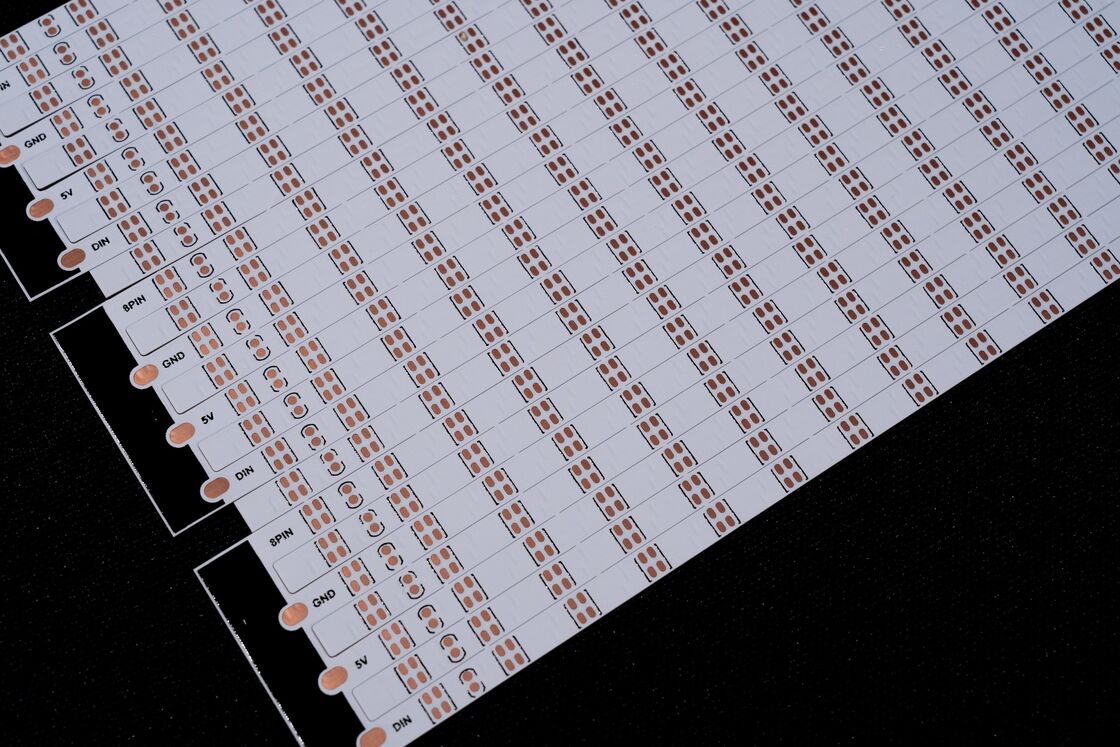

Placa de Circuito Impreso Flexible Inalámbrica para Tira de LED, Placa de Doble Capa, Recubrimiento de Película de Doble Cara, Placa Blanca

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 0

Descripción del producto:

Modelo del producto:HQ011

Nombre del producto: Tira de LED FPC de colores

Características del producto: Placa de doble capa, recubrimiento de película de doble cara, placa blanca, texto negro, antioxidante OSP

Especificaciones del producto:

1. Según sus necesidades, personalizamos diferentes espesores de material y requisitos de proceso para Tira de LED FPC de colores y otras placas de circuito flexible LED con una o dos caras.

2. Buena flexibilidad y resistencia a la flexión

La fábrica cuenta con un probador de flexión profesional, cada lote de materiales pasa por

decenas de miles de pruebas de flexión antes de la producción en masa.

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 1

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 2

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 3

Parámetros de diseño de FPC

Parámetros técnicos principales:

1. Sobre las dimensiones:

FPC de precisión: El tamaño máximo es de 240X500 mm (límite de 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material en rollo: ancho máximo 240. Longitud máxima 100 metros.

2. Número de capas en la placa

La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
En comparación con las FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y caminos conductores formados. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura

Los colores de la máscara de soldadura de las FPC son amarillo, negro y blanco. Se sugiere usar amarillo, la película amarilla es adecuada para la gran mayoría de productos, como varios productos de cableado. La película negra se usa comúnmente en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Espesor de la lámina de cobre

Las opciones de panel único de FPC de precisión incluyen 18um (0.5 oz) y 35um (1 oz);
La placa de doble capa de FPC de precisión se puede seleccionar entre 12um (0.33 oz), 18um (0.5 oz) y 35um (1 oz).
El panel único de FPC ordinario puede elegir 18um/25um/35um (1 oz)/50um;
Las placas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25um, 25-25um, 35-35um o 35-70um.

5. Ancho de línea/espacio de línea mínimo

En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda usar al menos 3mil.

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 4

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 5

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 6

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 7

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 8

Proceso de servicio

1. Consulta

16 años de enfoque en el diseño y fabricación de I+D de placas de circuito flexible FPC, para proporcionar a los clientes soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico relacionado.

2. Oferta

Cotización de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, para que los clientes ahorren costos en gran medida.

3. Profesionalismo

Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, escala. Nuestra fábrica cubre un área de casi 20.000 metros cuadrados, con más de 800 empleados y 50 personal técnico de alto nivel.

4. Diseño

Proporcionar soluciones a los clientes para finalizar varias certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y apertura de mallas de acero, servicio integral. 16 años de experiencia profesional y técnica, digno de su elección y confianza.

5. Fabricación de muestras

Nos especializamos en servicios de fabricación y personalización de muestras de FPC, la empresa cuenta con una línea de producción acelerada, por ejemplo: las muestras de doble panel de placas de circuito flexible se pueden completar en 5-7 días.

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 9

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 10

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 11

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 12

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 14

Certificados y Honores

Panel de doble capa LED PCB flexible con nivel de protección contra incendios V0 y FPC personalizable para iluminación LED 15

Tenga en cuenta:

Todas las fotos de este sitio son reales. Debido a cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ve puede tener un cierto grado de aberración cromática. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en China. Nuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de servicios de fabricación y personalización de muestras de FPC. Si está interesado en nuestros productos, díganos sus requisitos, le ayudaremos a proporcionar soluciones profesionales, producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y otros servicios integrales.

por favor contáctenos en línea o envíenos un correo electrónico,y le proporcionaremos un servicio uno a uno de nuestro equipo de ventas profesional.Gracias por su tiempo.

Las etiquetas:

Placa de circuito de banda de LED

PCB flexible de LED

Placa de circuito del PWB
