¿Cómo diseñar una placa de FPC?

Somos fabricantes de circuitos impresos flexibles por profesión, podemos proporcionar circuitos flexibles FPC, circuitos impresos flexibles FPC, circuitos impresos HDI, SMD led light strip, COB led strip,Diseño de placas de PCB, pantalla de pantalla LED flexible, PCB electrónico, ensamblaje de circuito impreso, ensamblaje de tarjetas de circuito, instrumento de belleza para máscara facial en el hogar y placa de circuito del dispositivo de crecimiento del cabello, etc.

Descripción de la CFP:

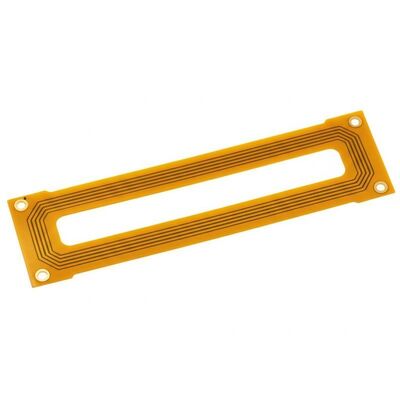

Modelo FPC: HQ049
Nombre de la CFP: Cuidado de la salud por infrarrojos
Características del FPC:Tarjetas de doble capa, revestimiento de película de doble cara, pizarra, texto negro, antioxidante OSP

Especificaciones de la CFP:

1.Según sus necesidades para personalizar diferentes espesores de material y requisitos de procesoFPC para el cuidado de la salud por infrarrojos y otrosPlaca de circuito de máscara flexible LED, cableado multicapa de un solo y dos lados.

2Buena flexibilidad y resistencia a la flexión

La fábrica tiene un probador de flexión profesional, cada lote de materiales a través de

Decenas de miles de pruebas de flexión antes de la producción en masa.

Descripción general de los parámetros de diseño de FPC

1. Las dimensiones

   • Precisión FPC: El tamaño máximo es de 240 mm x 500 mm con un límite máximo permitido de 250 mm x 500 mm.
   • Placa de material de rodillo: anchura máxima de 240 mm y longitud máxima de 100 metros.

2. Número de capas

   • Tableros de una sola capa: estructura sencilla, ideal para el control industrial e instrumentos electrónicos con circuitos sencillos.
   • Tableros de doble capa: Cuentan con dos láminas de cobre, vías aumentadas y son adecuadas para aplicaciones en teléfonos móviles e instrumentos automotrices.

3. Opciones de color de la máscara de soldadura

   • Amarillo: Recomendado para la mayoría de los productos, incluidos varios productos de cable.
   • Negro: comúnmente utilizado en aplicaciones de gama alta o sensibles a la luz, como automóviles, teléfonos móviles, pantallas LED, etc.
   • Blanco: Incluye un revestimiento blanco adicional, ideal para productos que requieren reflexión, como luminarias y aparatos de belleza médica.

4. Opciones de espesor de papel de cobre

   • FPC de precisión de panel único: 18um (0.5 oz) o 35um (1 oz).
   • Tabla de doble capa de FPC de precisiónSe puede utilizar para la obtención de una imagen de la muestra: 12um (0,33 oz), 18um (0,5 oz) o 35um (1 oz).
   • Panel único de FPC ordinario: Las opciones incluyen 18um/25um/35um (1 oz) o 50um.
   • Placas de doble capa de FPC ordinariasLas opciones son 18-25um, 25-25um, 35-35um o 35-70um.

5. Ancho/espaciado mínimo de la línea

   • Se recomienda un mínimo de 3 mil para reducir la dificultad de fabricación y las tasas de defectos.

Certificados y honores

Por favor, tenga en cuenta:

Debido a los cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ves puede tener cierto grado de aberración cromática.GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en ChinaNuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de FPC de fabricación de muestras y servicios de personalización, si usted está interesado en nuestros productos,Por favor, díganos sus requisitos., le ayudaremos a proporcionar soluciones profesionales, producción de sustrato, cableado, diseño de principios, molde, parche, enchufe y otros servicio de parada única.

por favor póngase en contacto con nosotros en línea o por correo electrónico a nosotros,y le proporcionaremos un servicio de uno a uno de nuestro equipo de ventas profesional.Gracias por su tiempo.
