¿Cómo diseñar una placa FPC?

Somos fabricantes profesionales de placas de circuito impreso flexibles (FPC), especializados en la producción de placas de circuito flexible FPC, placas de circuito impreso HDI, tiras de luz LED SMD, tiras de LED COB, diseño de placas PCB, pantallas LED flexibles, PCB electrónicos y ensamblaje de circuitos impresos. Nuestros servicios incluyen el ensamblaje de tarjetas de circuito y más.

Descripción del producto:

• Modelo del producto: HQ00512

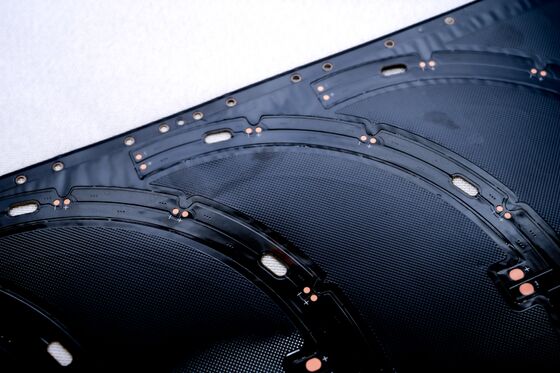

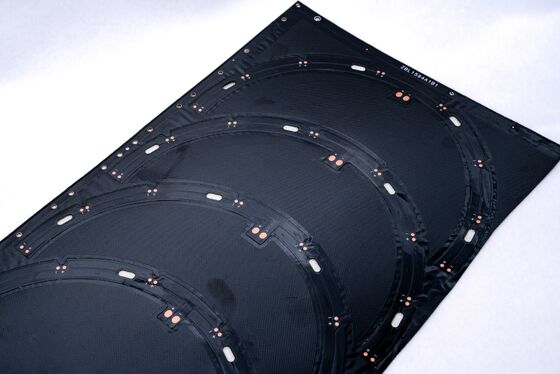

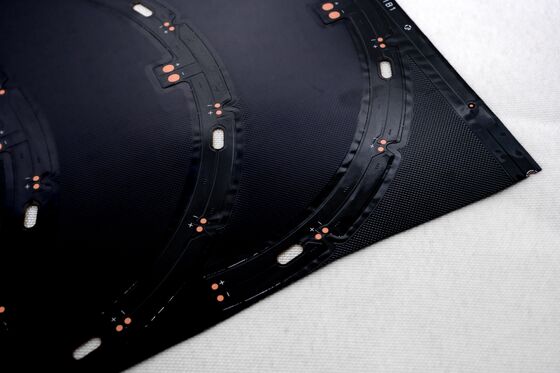

• Nombre del producto: placa curva
• Características: Placa de doble capa con revestimiento de película de doble cara, placa base blanca, texto negro y tratamiento antioxidante OSP.

Especificaciones del producto:

1. Opciones de personalización:
   Como fabricante de PCB flexibles y placas FPC, adaptamos los materiales para cumplir con los requisitos de espesor y las necesidades de procesamiento específicos. Ofrecemos FPC de tiras LED de una, dos y múltiples capas para diversas aplicaciones.

2. Flexibilidad y durabilidad:
   Nuestros FPC exhiben una excelente flexibilidad y resistencia a la flexión. Cada lote se somete a rigurosas pruebas con un probador de flexión profesional antes de la producción en masa, lo que garantiza decenas de miles de ciclos de flexión sin fallas.

Parámetros de diseño de FPC:

1. Dimensiones:

   • FPC de precisión: Tamaño máximo: 240 mm x 500 mm (hasta 250 mm x 500 mm), sin restricción de tamaño mínimo.
   • Placa de material en rollo: Ancho máximo: 240 mm, longitud máxima: 100 metros.

2. Número de capas:

   • Las placas de una sola capa son de estructura simple e ideales para aplicaciones de control industrial e instrumentos electrónicos.
   • Las placas de doble cara cuentan con dos capas de lámina de cobre con vías aumentadas, formando vías conductoras adecuadas para circuitos complejos en dispositivos móviles, instrumentos automotrices y productos similares.

3. Colores de la máscara de soldadura:
   Las opciones incluyen amarillo, negro y blanco.

   • El amarillo se recomienda para aplicaciones de uso general, como productos de cable.
   • El negro se usa comúnmente en productos de alta gama o que absorben la luz (por ejemplo, automóviles, teléfonos, pantallas LED).
   • El blanco incluye un revestimiento reflectante adicional, lo que lo hace ideal para accesorios de iluminación, pantallas LED, estética médica y aplicaciones similares que requieren reflexión.

4. Espesor de la lámina de cobre:

   • Paneles individuales FPC de precisión: 18µm (0.5oz) o 35µm (1oz).
   • Placas de doble capa FPC de precisión: 12µm (0.33oz), 18µm (0.5oz) o 35µm (1oz).
   • Paneles individuales FPC estándar: 18µm/25µm/35µm (1oz)/50µm.
   • Placas de doble capa FPC estándar: Las opciones incluyen 18-25µm, 25-25µm, 35-35µm o 35-70µm.

5. Ancho/espaciado mínimo de línea:
   Si bien son posibles dimensiones más pequeñas, aumentan el riesgo de defectos. Generalmente se recomienda usar al menos 3mil para el ancho y el espaciado de la línea.
