Los Circuitos Impresos Flexibles (FPC) son componentes críticos en las aplicaciones modernas de tiras de luz LED, que exigen alta flexibilidad, fiabilidad y adaptabilidad a la personalización. Este documento detalla los parámetros técnicos, las características de rendimiento y el proceso de servicio del FPC de tira de luz LED HQ49512, una placa de circuito flexible de doble capa diseñada para diversos escenarios de iluminación. También se detallan las capacidades de personalización del fabricante, las medidas de control de calidad y el sistema de soporte técnico, proporcionando una referencia completa para los profesionales de la industria que seleccionan soluciones de FPC para tiras de luz LED.

El HQ046 es un FPC especializado diseñado para aplicaciones de tiras de luz LED, que integra estabilidad estructural y adaptabilidad ambiental. Sus atributos principales son los siguientes:

Como fabricante profesional de FPC con 16 años de experiencia, ofrecemos personalización integral para FPC de tiras de luz LED, que abarca estructuras de una, dos y múltiples capas. Los parámetros técnicos clave y las opciones de personalización se detallan a continuación:

• FPC de Precisión: Tamaño máximo: 240×500 mm (límite: 250×500 mm); tamaño mínimo: sin restricción.
• FPC de Material en Rollo: Ancho máximo: 240 mm; longitud máxima: 100 metros.

La selección de la capa FPC se determina por la complejidad de la aplicación, con los siguientes escenarios típicos:

• FPC de una sola capa: Estructura simple, adecuada para circuitos de baja complejidad en controles industriales, instrumentos electrónicos y sistemas de iluminación básicos.
• FPC de doble capa: Doble capa de lámina de cobre con vías mejoradas para rutas conductoras, ideal para productos de alta integración como dispositivos móviles, paneles de instrumentos de automoción y tiras de luz LED de gama media a alta.
• FPC multicapa: Personalizable para aplicaciones de ultra alta complejidad que requieren cableado denso y transmisión de múltiples señales.

El color de la máscara de soldadura se optimiza para requisitos funcionales y estéticos específicos:

• Máscara de soldadura amarilla: Opción universal para la mayoría de los productos (por ejemplo, ensamblajes de cables generales) debido a su rentabilidad y compatibilidad.
• Máscara de soldadura negra: Preferida para aplicaciones de alta gama o de absorción de luz (por ejemplo, iluminación de automoción, retroiluminación de teléfonos inteligentes, pantallas LED) para reducir la reflexión de la luz y mejorar la consistencia visual.
• Máscara de soldadura blanca: Equipada con un recubrimiento blanco adicional para una reflectividad mejorada, adecuada para accesorios de iluminación, pantallas LED y dispositivos de estética médica.

El grosor de la lámina de cobre se adapta a la capacidad de transporte de corriente y a las necesidades de flexibilidad:

• FPC de Precisión:
  • Una sola capa: 18 μm (0.5 oz), 35 μm (1 oz)
  • Doble capa: 12 μm (0.33 oz), 18 μm (0.5 oz), 35 μm (1 oz)
• FPC Estándar:
  • Una sola capa: 18 μm, 25 μm, 35 μm (1 oz), 50 μm
  • Doble capa: 18-25 μm, 25-25 μm, 35-35 μm, 35-70 μm

El ancho y espaciado mínimo de línea son críticos para la precisión del FPC. Si bien se pueden lograr dimensiones más finas, 3 mil (0.076 mm) se recomienda como el mínimo práctico para equilibrar el rendimiento de fabricación y la rentabilidad. Dimensiones más pequeñas pueden aumentar la dificultad de producción y las tasas de defectos.

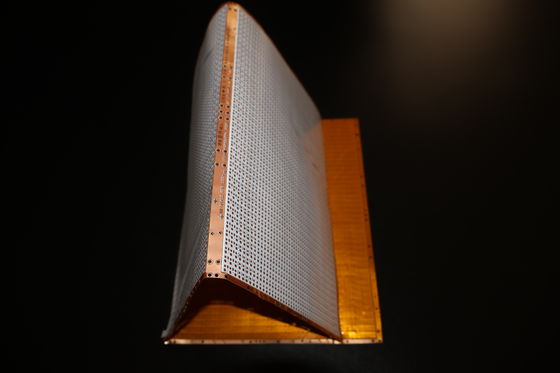

El FPC HQ046 exhibe una flexibilidad excepcional, validada a través de un riguroso control de calidad:

• Se utiliza un probador de flexión profesional para evaluar cada lote de materiales.
• Todos los materiales se someten a decenas de miles de ciclos de flexión antes de la producción en masa, asegurando la resistencia a la fatiga en escenarios de aplicación dinámicos (por ejemplo, iluminación plegable, superficies curvas).

La planta de fabricación está equipada con equipos avanzados de Alemania, Japón y Taiwán, que soportan la producción a gran escala y de alta precisión:

• Área de la fábrica: Aproximadamente 20.000 metros cuadrados
• Personal: Más de 800 empleados, incluyendo 50 especialistas técnicos senior
• Líneas de producción: Especializadas tanto en expedición de muestras como en fabricación por lotes

Para satisfacer las diversas necesidades de los clientes, ofrecemos un servicio de personalización integral y simplificado:

Aprovechando 16 años de experiencia en diseño, I+D y fabricación de FPC, ofrecemos:

• Diseño de soluciones personalizadas
• Optimización de planos
• Soporte para el desarrollo de nuevos productos
• Asesoramiento técnico profesional

Ofrecemos precios competitivos para muestras y pedidos por lotes, con optimización de costos a través de:

• Procesos técnicos estandarizados
• Abastecimiento de materiales de alta calidad
• Gestión de producción eficiente

Nuestros servicios cubren toda la cadena de valor de FPC, incluyendo:

• Producción de sustratos
• Diseño de esquemas y cableado de circuitos
• Desarrollo de moldes
• Ensamblaje SMT (Tecnología de Montaje Superficial) y through-hole
• Fabricación de mallas de acero
  Todos los procesos cumplen con las certificaciones internacionales para garantizar la fiabilidad.

Una línea de producción acelerada está dedicada a la fabricación de muestras, con plazos de entrega tan cortos como 5-7 días para muestras de FPC de doble capa, lo que permite la creación rápida de prototipos y la verificación.

• Certificaciones: La línea de productos cuenta con múltiples certificaciones de sistemas internacionales (detalles disponibles bajo petición), lo que garantiza el cumplimiento de las normas industriales mundiales.
• Descargo de responsabilidad de imagen: Todas las imágenes de productos en la plataforma oficial son auténticas. Pueden producirse ligeras variaciones de color debido a la iluminación o a diferencias en la resolución de la pantalla.
• Actualización Continua: Nuestros productos FPC se someten a actualizaciones anuales para alinearse con los requisitos tecnológicos emergentes.

Para soluciones personalizadas o consultas adicionales, póngase en contacto con nuestro equipo de ventas profesional a través de consulta en línea o correo electrónico para recibir soporte individualizado.

GongDong HongQi Electronics Co., Ltd. – Su Socio de Confianza para Soluciones FPC de Alta Calidad desde 2009.
