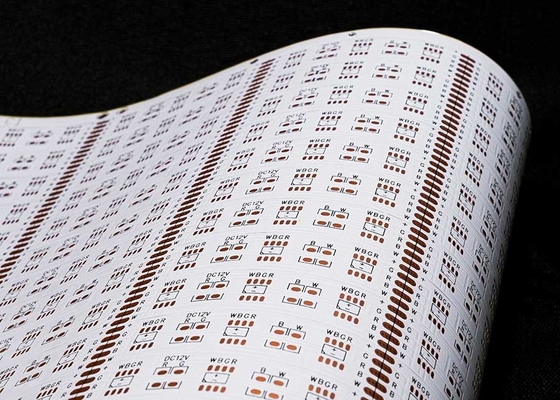

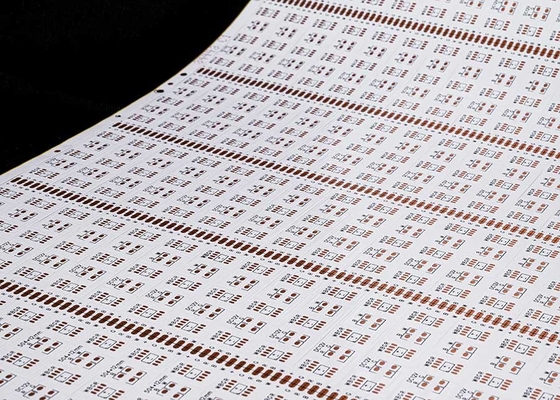

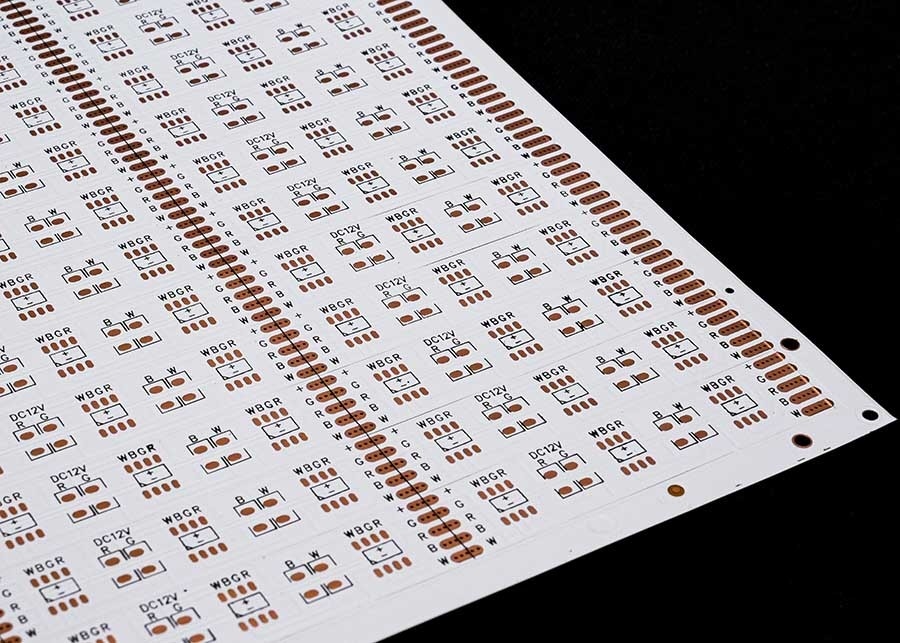

Placa de Circuito Flexible LED de Doble Cara 5050 con Caracteres Negros OSP 24V

Descripción del producto:

Modelo del producto:HQ34443
Nombre del producto: Placa de Circuito Flexible LED
Características del producto: Placa de doble capa con película blanca de doble cara, caracteres negros, OSP antioxidante

Especificaciones del producto:5050, 30 luces/PCS, Tamaño: 12*504mm, Placa de doble cara de 24V con película blanca FPCB

Parámetros de diseño de FPC

Parámetros técnicos principales:

1. Sobre Dimensiones:

FPC de precisión: El tamaño máximo es de 240X500mm (límite 250X500mm), y no hay límite para el tamaño mínimo. Placa de material enrollado: ancho máximo 240, longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con las FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, vías aumentadas y caminos conductores formados. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Se sugiere usar amarillo. La película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de recubrimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

• Las opciones de panel único de FPC de precisión incluyen 18um (0.5oz) y 35um (1oz);
• La placa de doble capa de FPC de precisión se puede seleccionar entre 12um (0.33oz), 18um (0.5oz) y 35um (1oz).
• El panel único de FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Las placas de doble capa de FPC ordinarias se pueden seleccionar entre 18-25um, 25-25um, 35-35um o 35-70um.

5. Ancho de línea/espaciado de línea mínimo

En circunstancias normales, cuanto menor es la dificultad, mayor es la tasa de defectos, y generalmente se recomienda usar al menos 3mil.

Proceso de servicio

1. Consulta

16 años de enfoque en el diseño y fabricación de I+D de placas de circuito flexible FPC, para proporcionar a los clientes soluciones personalizadas, planos de diseño, desarrollo de nuevos productos y soporte técnico relacionado.

2. Oferta

Cotización de muestras o lotes del mismo tipo de tecnología, materiales, tecnología avanzada, concesiones de precios, para que los clientes ahorren costos.

3. Profesionalidad

Nuestra empresa cuenta con equipos y tecnología de producción avanzados de Alemania, Japón, Taiwán y otras regiones, producción profesional, escala. Nuestra fábrica cubre un área de casi 20.000 metros cuadrados, con más de 800 empleados y 50 personal técnico de élite.

4. Diseño

Proporcionar soluciones a los clientes para finalizar varias certificaciones de sistemas internacionales, puede proporcionar producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y mallas de acero abiertas, servicio integral. 16 años de experiencia profesional y técnica, digno de su elección y confianza.

5. Fabricación de muestras

Nos especializamos en servicios de fabricación y personalización de muestras de FPC. La empresa cuenta con una línea de producción acelerada, por ejemplo: las muestras de placas de doble cara de circuito flexible se pueden completar en 5-7 días.

Certificados y Honores

Por favor, tenga en cuenta:

Todas las fotos de este sitio son reales. Debido a cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ve puede tener un cierto grado de aberración cromática. GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en China. Nuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de servicios de fabricación y personalización de muestras de FPC. Si está interesado en nuestros productos, díganos sus requisitos, le ayudaremos a proporcionar soluciones profesionales, producción de sustratos, cableado, diseño de principios, moldes, parches, enchufes y otros servicios integrales.

por favor contáctenos en línea o envíenos un correo electrónico,y le proporcionaremos un servicio uno a uno de nuestro equipo de ventas profesional.Gracias por su tiempo.
