Placa de Doble Capa LED PCB Flexible con Antioxidante OSP y Nivel de Protección contra Incendios V0 para Tiras LED

Placa de Doble Capa LED PCB Flexible con Antioxidante OSP y Nivel de Protección contra Incendios V0 para Tiras LED

Nombre De La Marca:	HONGQI
Número De Modelo:	HQ011
Cuota De Producción:	500 piezas
Precio:	Negociable
Tiempo De Entrega:	Negociable
Condiciones De Pago:	L/C, D/A, T/T

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Guangdong, China

Certificación:

UL E477885 IATF16949 GB/T13485

Material aislante:

resina organica

Materiales Básicos:

Cobre

Número de capas::

Doble cara

Espesor de la capa de aislamiento::

placa delgada

Tecnología de procesamiento:

papel de aluminio enrollado

Propiedades de retardantes de llama::

Nivel de protección contra incendios V0

Espesor de la placa:

0,25 mm ± 0,05

Método de comercialización:

Ventas directas de fábrica

Resina aislante:

Resina de poliimida (PI)

Espesor del aislamiento:

tablero convencional

Otro servicio:

soporte de servicios personalizados

Rigidez mecánica::

Flexible

campo de aplicación:

Utilizado en equipos médicos, belleza y salud, teléfonos móviles, instrumentos automotrices e ilumin

Detalles de empaquetado:

Embalado con fuertes cajas de papel

Capacidad de la fuente:

100000 piezas por mes

Resaltar:

FPCB de alta precisión

FPCB personalizable

FPCB con certificación ISO 9001

Descripción del producto

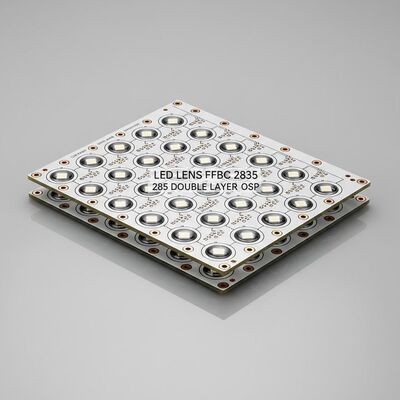

FPCB de lente LED con placa de circuito Hotle

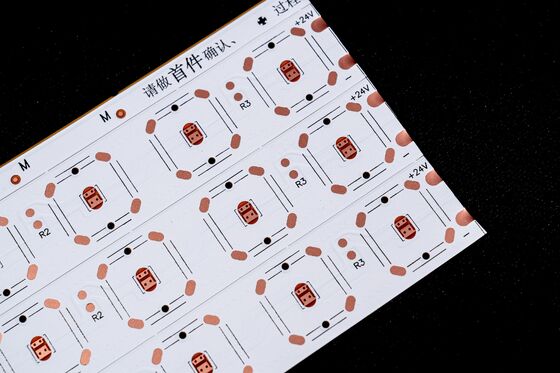

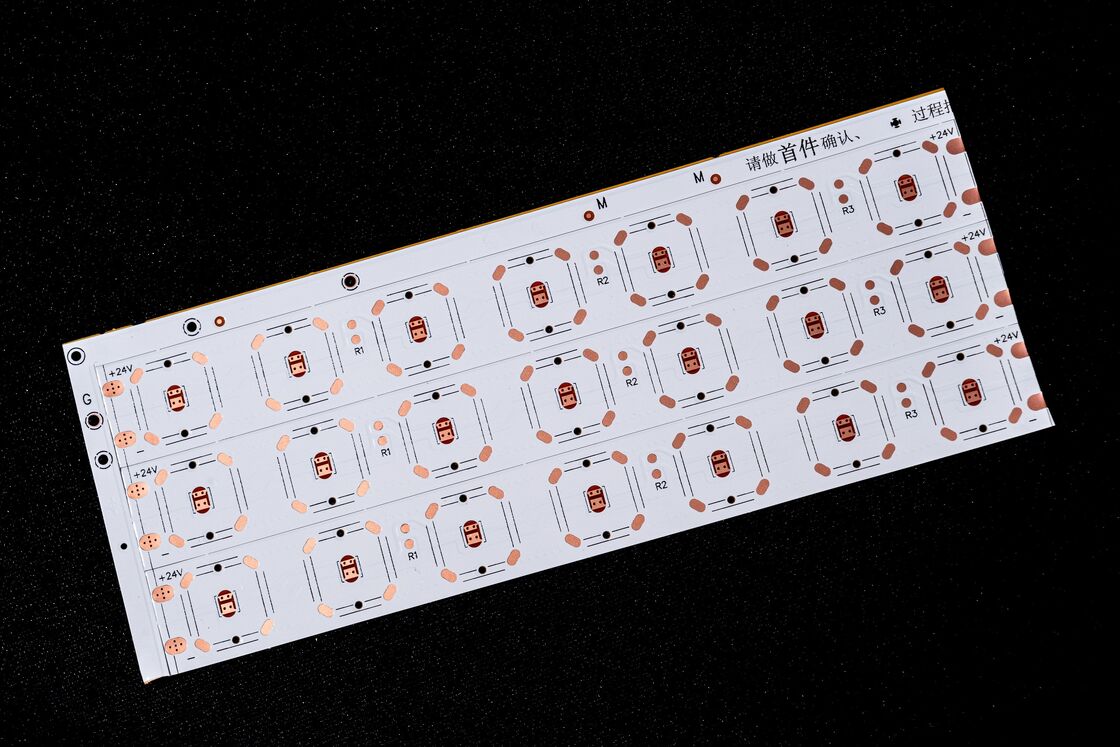

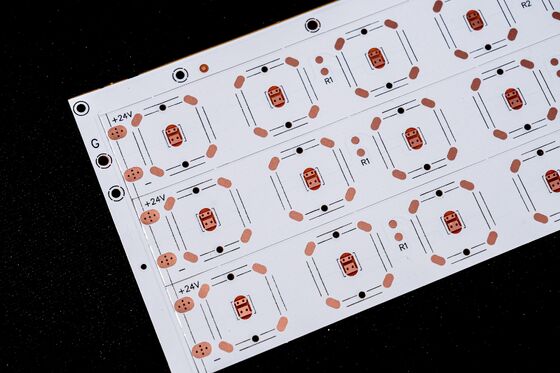

Tabla de lentes LED 2835 con construcción de doble capa, revestimiento de película de dos lados, pizarra con texto negro y tratamiento antioxidante OSP.

Resumen del producto

PCB flexible inalámbrico para tiras LED - placa de doble capa con revestimiento de película de doble cara

Especificaciones del producto

Modelo:HQ011

Nombre del producto:FPC de banda de LED de colores

Características clave

Construcción de cartones de doble capa con revestimiento por película de doble cara
Tablero blanco con texto negro y protección antioxidante OSP
Requisitos de espesor de material y de proceso personalizables
Excelente flexibilidad y resistencia superior a la flexión
Pruebas profesionales de flexión con decenas de miles de ciclos antes de la producción en serie

Parámetros de diseño de FPC

Las dimensiones

FPC de precisión:Tamaño máximo 240 × 500 mm (límite 250 × 500 mm), sin límite de tamaño mínimo
Placa de material de rodillo:Ancho máximo 240 mm, longitud máxima 100 metros

Capas de tablero

Tipo de capa	Características	Aplicaciones
Tablero de una sola capa	Estructura sencilla	Control industrial, instrumentos electrónicos, circuitos sencillos
Tableros de doble capa	Dos capas de papel de cobre con vías y vías conductoras aumentadas	Telefonía móvil, instrumentos para automóviles, productos avanzados

Los colores de las máscaras de soldadura

El color	Características	Aplicaciones
Amarillo	Apto para la mayoría de los productos	Varios productos de cable
Negro	De gama alta, absorbe la luz	Coches, teléfonos móviles, pantallas LED
Blanco	Revestimiento blanco adicional para el reflejo	Instalaciones de iluminación, pantallas LED, productos de belleza médica

espesor de la lámina de cobre

Tipo de tablero	Opciones de espesor
FPC de precisión de panel único	18um (0,5 oz), 35um (1 oz)
Tabla de doble capa de FPC de precisión	12um (0,33 oz), 18um (0,5 oz), 35um (1 oz)
Panel único de FPC ordinario	18um, 25um, 35um (1 oz), 50um
Placas de doble capa de FPC ordinarias	18-25um, 25-25um, 35-35um, 35-70um

Ancho mínimo de línea/espaciado entre líneas

Se recomienda un mínimo de 3 mil para un rendimiento óptimo y una tasa de defectos reducida.

Proceso de servicio

Consultoría

16 años enfocados en el diseño de placas de circuito flexible FPC, I + D y fabricación.

Citación

Precios competitivos para las muestras o la producción por lotes que utilizan tecnología y materiales avanzados, con un ahorro significativo de los costes del cliente.

Fabricación profesional

Equipo avanzado de Alemania, Japón y Taiwán. Producción profesional a escala con instalación de 20.000 metros cuadrados, más de 800 empleados y 50 personal técnico senior.

Servicios de diseño

Soluciones completas incluyendo producción de sustrato, cableado, diseño de principios, creación de moldes, SMT, componentes a través de agujeros y apertura de plantillas. 16 años de experiencia técnica.

Fabricación de muestras

Fabricación de muestras especializadas de FPC y personalización con líneas de producción aceleradas. Muestras de placas de circuito flexible de doble capa completadas en 5-7 días.

Certificados y honores

Por favor, tenga en cuenta:Todas las fotos de este sitio son auténticas, pero pueden haber variaciones menores de color debido a la iluminación, ángulos de disparo y diferencias de resolución de la pantalla.GongDong HongQi es un fabricante profesional de circuitos con 16 años de experiencia en ChinaNuestros productos son continuamente actualizados y mejorados anualmente.Póngase en contacto con nosotros con sus requisitos para soluciones profesionales, incluida la producción de sustratos, cableado, diseño de principios, creación de moldes, SMT y servicios de componentes a través de agujeros.
