Resumen del producto

• Número del modelo:HQ40040

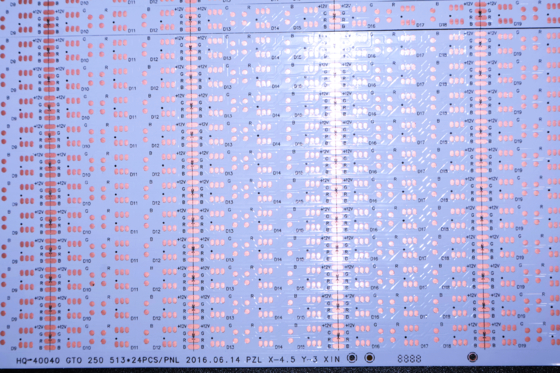

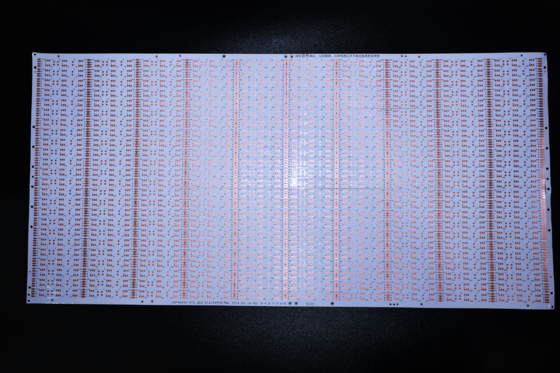

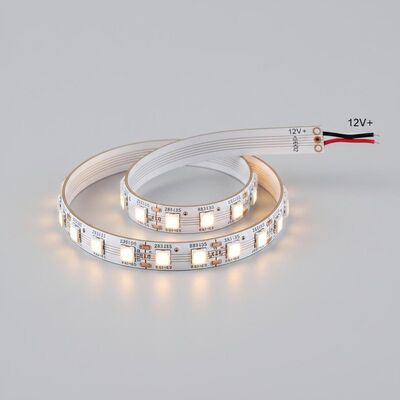

• Nombre del producto:Placa de circuito de banda LED flexible
• Características:Tarjetas de doble capa con película blanca de dos lados, caracteres negros OSP antioxidante

Especificaciones:

• Tipo de LED: 5050
• Cantidad por unidad: 30 LED/PC
• Las dimensiones: 10 mm x 503 mm
• Válvulas de carga

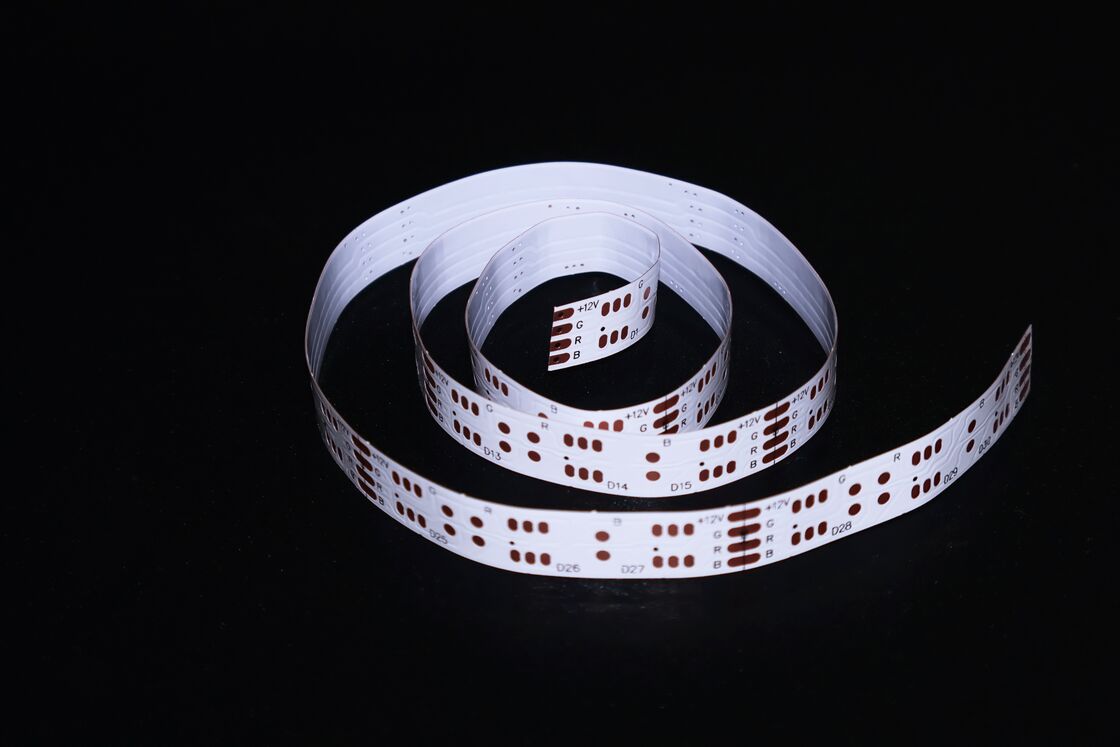

• Tipo de tablero: FPCB de doble cara con película blanca

Parámetros de diseño de FPC

1Precisión dimensional

• FPC de precisión:El tamaño máximo es de 240 mm (ancho) × 500 mm (largo), sin restricción de tamaño mínimo.
• Placa de material de rodillo:Ancho máximo de 240 mm, longitud máxima de 100 metros.

2. Número de capas

• Las placas de una sola capa son adecuadas para circuitos simples comúnmente utilizados en el control industrial e instrumentos electrónicos.
• Las tablas de doble cara cuentan con dos capas de papel de cobre, vias aumentadas y vías conductoras, lo que las hace ideales para aplicaciones como teléfonos móviles, instrumentos automotrices,y otros productos complejos.

3. Opciones de color de la máscara de soldadura

• Los colores disponibles: Amarillo, Negro y Blanco.
  • Película amarilla:Apto para productos de uso general (por ejemplo, productos de cable).
  • Película negra:Se prefiere para aplicaciones de gama alta o que absorben luz (por ejemplo, automóviles, teléfonos móviles, pantallas LED).
  • Película blanca:Incluye una capa de recubrimiento blanco adicional, ideal para productos que requieren reflexión (por ejemplo, luminarias, dispositivos médicos de belleza).

4. espesor de la lámina de cobre

• Opciones de panel único de FPC de precisión:
  • 18 μm (0,5 oz) o 35 μm (1 oz).
• Opciones de tablero de doble capa de FPC de precisión:
  • 12 μm (0,33 oz), 18 μm (0,5 oz) o 35 μm (1 oz).
• Opciones de panel único de FPC ordinario:
  • Las características de los sistemas de control de velocidad de los motores de combustión renovables se describen en el anexo 3 del presente Reglamento.
• Opciones de tableros de doble capa de FPC ordinarios:
  • Se puede utilizar un sistema de control de velocidad para determinar la velocidad de la corriente.

5Ancho/espaciado mínimo de la línea

• Ancho y espaciado mínimo de línea recomendado: 3 milímetros (0,076 mm).

Servicios técnicos

Nuestra empresa ofrece un soporte técnico integral para garantizar el rendimiento óptimo de nuestros productos:

1. Apoyo para diseño personalizado:Soluciones adaptadas a las necesidades específicas de las aplicaciones.
2. Pruebas de muestras:Pruebas de muestras gratuitas disponibles bajo petición.
3. Vuelta rápida:Producción y entrega rápidas para cumplir con los plazos urgentes del proyecto.

Garantizar la calidad

• Todos los productos son sometidos a rigurosas pruebas para garantizar el cumplimiento de las normas de la industria.
• Ofrecemos una garantía de satisfacción del 100% para nuestros productos, con un enfoque en la calidad y la fiabilidad.

Las muestras de dos paneles de placas de circuitos flexibles pueden completarse en 5-7 días.

Certificados y honores

Por favor, tenga en cuenta:

Debido a los cambios en la iluminación, el ángulo de disparo y la resolución de la pantalla, la imagen que ves puede tener cierto grado de aberración cromática.GongDong HongQi es un fabricante profesional de placas de circuito con 16 años de historia en ChinaNuestros productos se actualizan y mejoran cada año y nos especializamos en todo tipo de FPC de fabricación de muestras y servicios de personalización, si usted está interesado en nuestros productos,Por favor, díganos sus requisitos., le ayudaremos a proporcionar soluciones profesionales, producción de sustrato, cableado, diseño de principios, molde, parche, enchufe y otros servicio de parada única.

por favor póngase en contacto con nosotros en línea o por correo electrónico a nosotros,y le proporcionaremos un servicio de uno a uno de nuestro equipo de ventas profesional.Gracias por su tiempo.
