Ensamblaje de circuito impreso flexible - Venta directa de fábrica de PCB de doble capa

Descripción del producto

Modelo: HQ00536

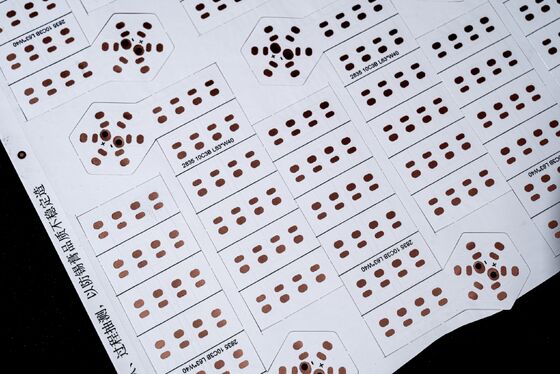

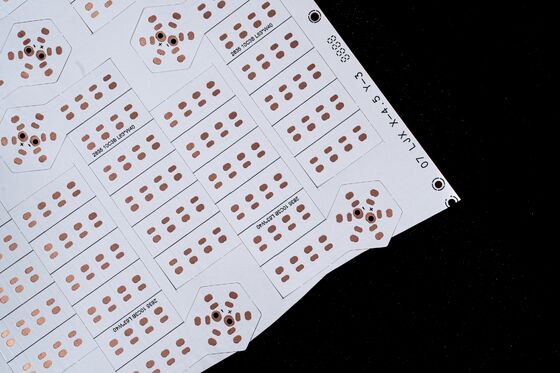

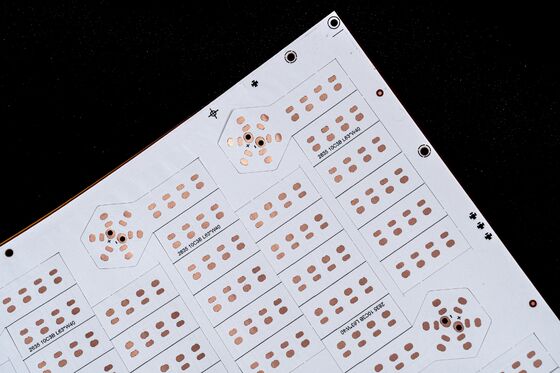

Nombre: FPC de tira de luz LED

Características:

• Placa de circuito de doble capa
• Película negra en ambos lados
• Impresión de texto negro
• Tratamiento superficial OSP (Preservación de la soldabilidad orgánica) anti-oxidación

Especificaciones del producto

1. Opciones de personalización:
   Como fabricante profesional de PCB flexibles y FPC, adaptamos nuestros productos para satisfacer los requisitos específicos del cliente:

   • FPC de tira de luz LED
   • FPC de precisión
   • FPC de tira LED colorida
   • Placas FPC de una cara, doble cara o multicapa

2. Propiedades mecánicas:

   • Excelente flexibilidad y durabilidad para aplicaciones de flexión
   • Los estándares de prueba de fábrica incluyen decenas de miles de ciclos de flexión para garantizar la fiabilidad

Parámetros de diseño FPC

1. Especificaciones dimensionales:

• FPC de precisión: Tamaño máximo: 240 mm x 500 mm (hasta 250 mm x 500 mm)
• Tamaño mínimo: Sin restricciones
• Placa de material en rollo: Ancho máximo: 240 mm; longitud máxima: 100 metros

2. Configuración de capas de la placa:

• Las placas de una sola capa son adecuadas para aplicaciones de circuitos simples (por ejemplo, control industrial, instrumentos electrónicos).
• Las placas de doble cara cuentan con dos capas de lámina de cobre con vías, lo que permite vías conductoras complejas. Comúnmente utilizado en dispositivos móviles y electrónica automotriz.

3. Opciones de color de la máscara de soldadura:

• Colores disponibles: Amarillo, Negro o Blanco
  • Película amarilla: Ideal para aplicaciones de uso general (por ejemplo, cables).
  • Película negra: Adecuado para productos de alta gama o sensibles a la luz (por ejemplo, automóviles, teléfonos móviles, pantallas LED).
  • Película blanca: Incluye una capa de recubrimiento blanca adicional, ideal para aplicaciones reflectantes (por ejemplo, accesorios de iluminación, equipos médicos美容).

4. Opciones de grosor de la lámina de cobre:

• FPC de precisión: Opciones de una sola capa: 18µm (0.5oz), 35µm (1oz)
  Opciones de doble capa: 12µm (0.33oz), 18µm (0.5oz) o 35µm (1oz)
• FPC estándar: Opciones de una sola capa: 18µm/25µm/35µm (1oz)/50µm
  Opciones de doble capa: 18-25µm, 25-25µm o 35µm

5. Dimensiones de trazo y espacio:

• Ancho de trazo mínimo: 4mil
• Espacio mínimo: 4mil

Especificaciones técnicas del diseño FPC

Parámetros del circuito:

• Voltaje máximo de funcionamiento: 100V DC/AC
• Resistencia de aislamiento: ≥5MΩ
• Resistencia dieléctrica: 30kV/mm

Propiedades del material:

• Material base: Película de poliimida flexible de alto rendimiento
• Capa adhesiva: Adhesivo acrílico duradero y resistente al calor
• Acabado superficial: Tratamiento OSP para una mejor soldabilidad

Flujo de servicio

1. Consulta del proyecto:

   • Discusiones iniciales para comprender los requisitos y proporcionar soluciones personalizadas.

2. Diseño y creación de prototipos:

   • Servicios de diseño personalizados disponibles bajo petición.

3. Producción:

   • Producción en masa con estrictos estándares de control de calidad.

4. Pruebas:

   • Pruebas exhaustivas que incluyen evaluaciones eléctricas, mecánicas y ambientales.

5. Entrega:

   • Opciones de envío a todo el mundo disponibles.

Capacidades de fábrica

• Instalaciones de fabricación de última generación
• Equipos de prueba avanzados (por ejemplo, probadores de flexión, analizadores de resistencia de aislamiento)
• Sistema de gestión de calidad con certificación ISO
• Capacidades de creación rápida de prototipos

Certificados y honores

Notas

1. Todos los productos cumplen con RoHS y cumplen con los estándares internacionales de seguridad.
2. Para pedidos personalizados, proporcione especificaciones técnicas detalladas (se prefieren archivos PDF o Gerber).
3. Contáctenos para descuentos por volumen o soluciones de embalaje personalizadas.
